Sprendimai skaitmeninei statybai: tikri matavimai kiekviename projekto etape

Skaitmeninė statyba remiasi BIM modeliu, bet modelis vertingas tik tada, kai atitinka tai, kas pastatyta. Mes šį atitikimą užtikriname 3D lazeriniu skenavimu: prieš projektavimą fiksuojame esamą būklę, statybos metu lyginame atliktus darbus su projektu, o perduodant objektą parengiame as-built modelį. Visi matavimai – vienoje koordinačių sistemoje, ±2–3 mm tikslumu.

Terra Modus nuo 2007 m. dirba su statybos rangovais, užsakovais ir projektuotojais Lietuvoje, dalyvauja BIM tyrimuose ir kuria taškų debesų programinę įrangą UNDET. Konkrečias statybvietės paslaugas rasite puslapyje matavimų sprendimai statybų įmonėms, o čia – kaip jas sudėlioti į vieną skaitmeninį procesą.

  • Esamos būklės taškų debesis ir BIM modelis prieš projektavimą – E57, RVT, IFC
  • Atliktų darbų palyginimas su projektu: nuokrypių žemėlapiai ±2–3 mm – PDF, DWG
  • Statybos eigos fiksavimas skeneriu ir dronu pasirinktu dažnumu
  • As-built modelis ir dokumentacija objekto perdavimui – RVT, IFC, DWG

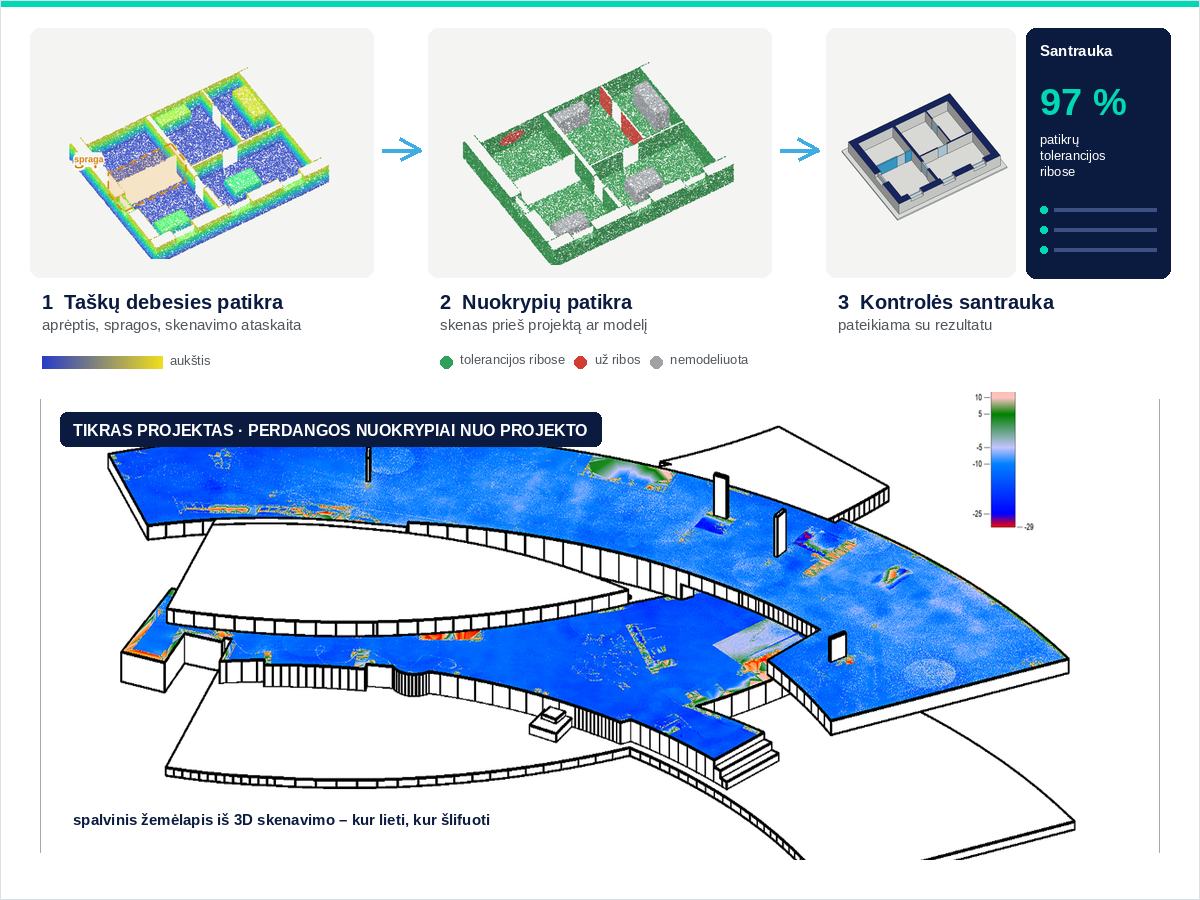

Viršuje: kontrolės eiga – taškų debesies patikra, nuokrypių patikra, santrauka klientui. Apačioje: tikras Terra Modus projektas – perdangos nuokrypiai nuo projekto spalvomis.

Kaip atrodo rezultatai

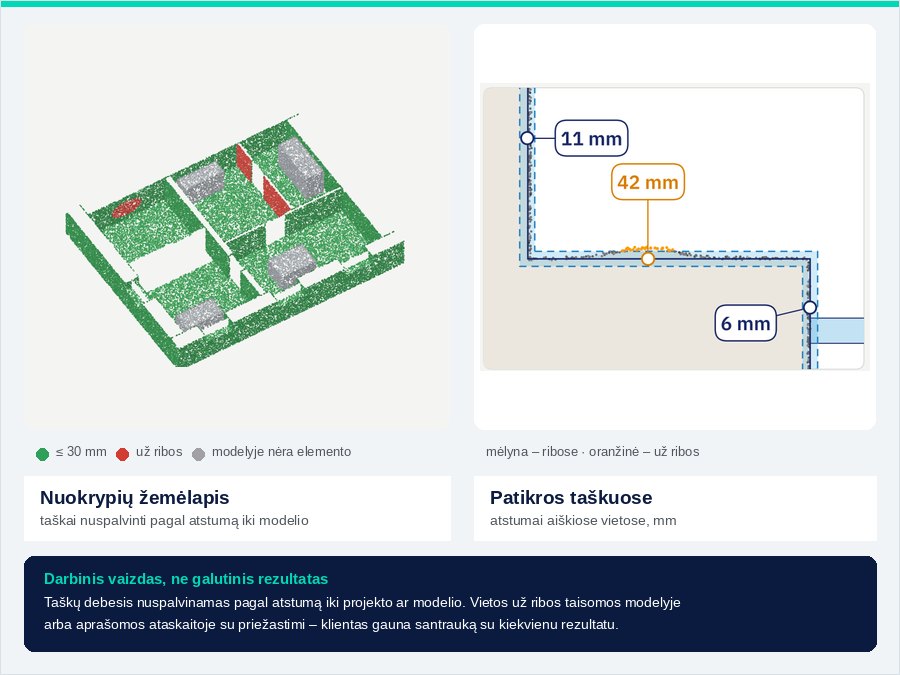

Nuokrypių žemėlapis ir patikros taškuose: žalia – ribose, raudona ar oranžinė – už ribos, taisoma arba aprašoma.

Nuokrypių žemėlapis

Atliktos konstrukcijos palyginimas su BIM modeliu: spalvomis parodyti nuokrypiai nuo projekto, lentelė su reikšmėmis.

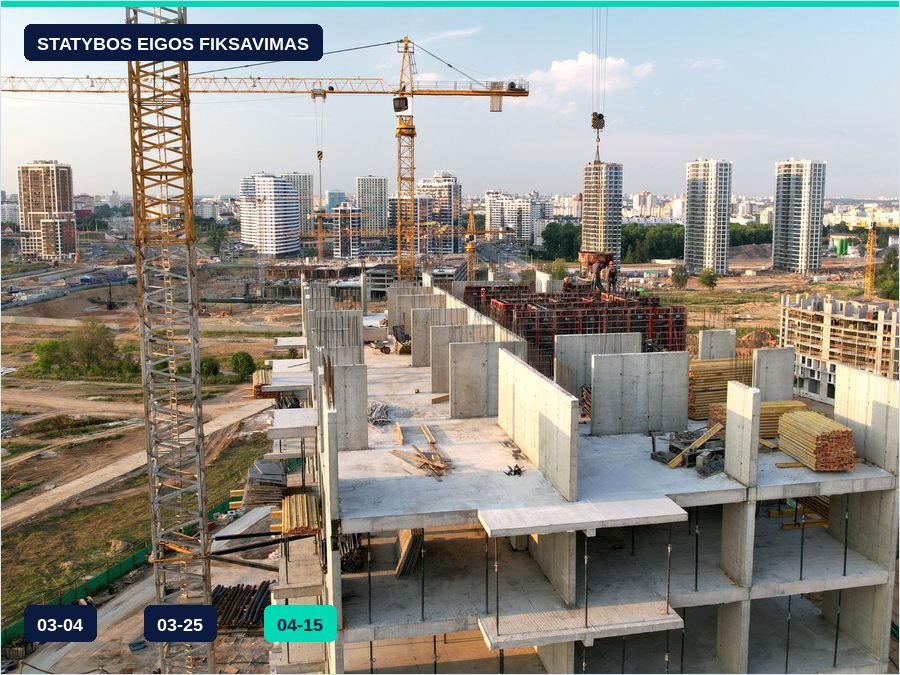

Eigos fiksavimas sutartu dažnumu – tos pačios zonos duomenys skirtingomis datomis.

Eigos fiksavimas

Tos pačios zonos taškų debesys skirtingomis datomis – kas ir kada pastatyta, kur užsidengė komunikacijos.

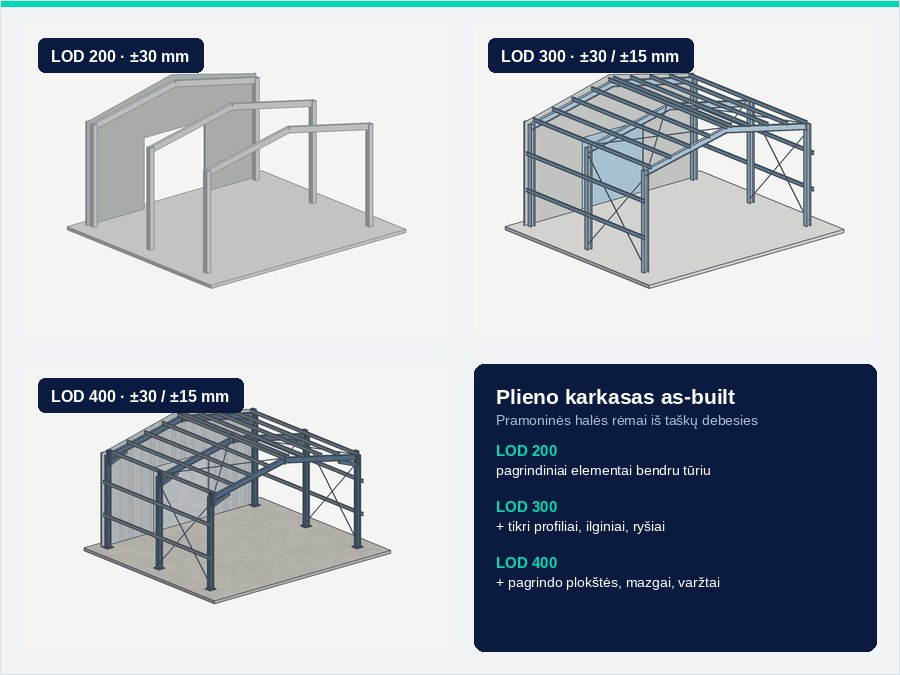

As-built plieno karkasas trimis lygiais: LOD 200 – tūriai, LOD 300 – profiliai ir ryšiai, LOD 400 – mazgai ir varžtai.

As-built modelis

BIM modelis sutartu LOD, kuriame elementai nuo taškų debesies nukrypsta ne daugiau kaip ±30 mm arba ±15 mm – eksploatacijai ir būsimoms rekonstrukcijoms.

Kam tinka

Generaliniams rangovams

Darbų patikra prieš uždengiant: perdangos, sienos, inžinerinės trasos pagal projektą, su įrodymais užsakovui.

Užsakovams ir statytojams

Nepriklausoma pastatytos būklės patikra ir as-built modelis, kurio nereikia tikrinti perimant objektą.

Projektuotojams

Tiksli esama būklė rekonstrukcijai ir grįžtamasis ryšys, kaip projektas įgyvendinamas aikštelėje.

Inžinerinių sistemų rangovams

Esamos konstrukcijos ir trasos taškų debesyje – susikirtimams patikrinti prieš gaminant elementus.

Surenkamų konstrukcijų gamintojams

Tikslūs angų ir atraminių paviršių matmenys gamybai, montavimo patikra po surinkimo.

Pastatų valdytojams

Skaitmeninis pastato dvynys eksploatacijai: kur kas yra, su tikrais matmenimis, ne projektiniais.

Kaip dirbame

1

Procesas ir dažnumas

Suderiname, kurie etapai ir zonos tikrinami, kaip dažnai skenuojama ir kokiu formatu rezultatai patenka į jūsų BIM aplinką.

2

Koordinačių tinklas

Objekte įrengiame pastovius kontrolinius taškus, susietus su projekto koordinačių sistema – visi vėlesni skenavimai sutampa su modeliu.

3

Skenavimas ir palyginimas

Skenuojame sutartu dažnumu, taškų debesį lyginame su BIM modeliu ir pateikiame nuokrypių žemėlapius bei suvestines per 1–3 darbo dienas.

4

As-built ir perdavimas

Baigus darbus parengiame as-built modelį ir dokumentaciją; duomenis perduodame į jūsų CDE ar UNDET aplinką.

Trys etapai, vienas duomenų srautas

Kiekvienas etapas naudoja tą patį koordinačių tinklą ir tuos pačius įrankius, todėl duomenys kaupiasi, o ne dubliuojasi.

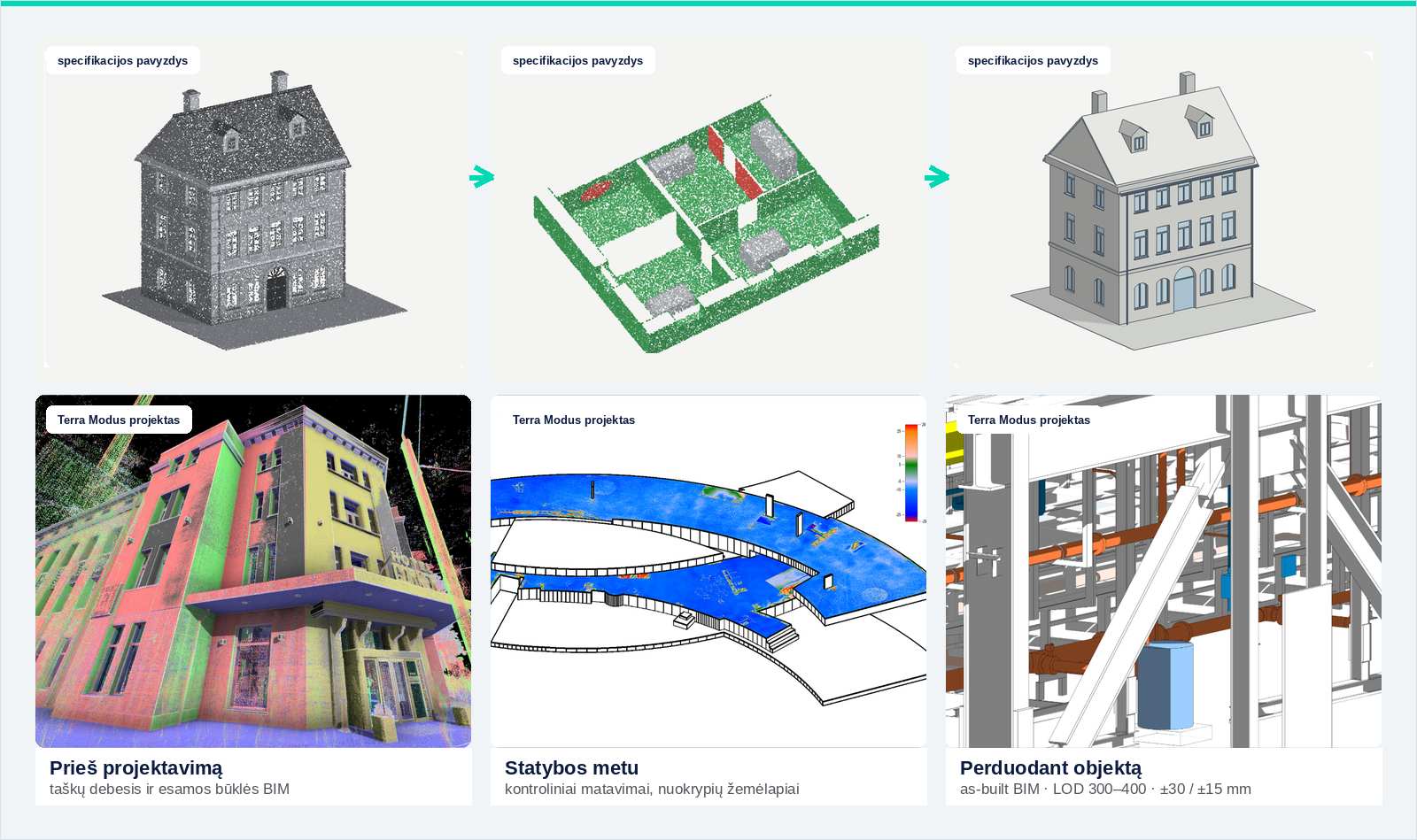

Esama būklė → kontrolė statybos metu → as-built modelis. Viršuje – specifikacijos pavyzdžiai, apačioje – Terra Modus projektai.

Prieš projektavimą

Pastato ir sklypo skenavimas, esamos būklės BIM modelis, defektų fiksavimas. Rezultatas – patikimas pradinis taškas projektui.

Statybos metu

Kontroliniai matavimai pagal projektą, grindų lygumo ir fasadų vertikalumo patikra, eigos fiksavimas, tūriai. Rezultatas – klaidos randamos prieš uždengiant.

Perduodant objektą

As-built taškų debesis ir BIM modelis, plotų ataskaitos, dokumentacija eksploatacijai. Rezultatas – skaitmeninis dvynys, atitinkantis pastatą.

Kodėl skenavimas, o ne pasitikėjimas projektu ir žurnalais?

Statybos žurnalas fiksuoja, kad darbas atliktas, bet ne kaip tiksliai. Nuokrypis 3 cm perdangoje tampa problema montuojant fasadą ar įrangą po pusmečio, kai taisyti jau brangu. Skenavimas prieš uždengiant randa nuokrypį tą pačią savaitę, o palyginimas su modeliu yra objektyvus įrodymas abiem šalims.

Nereikia pirkti įrangos ar samdyti specialistų: skenuojame mes, o jūsų komanda gauna rezultatus į įprastą BIM aplinką. Įmonėms, kurios nori dirbti su taškų debesimis pačios, siūlome UNDET programinę įrangą ir apmokymus.

Pramonės ir infrastruktūros objektams tą patį procesą taikome gamybos įrenginių ir infrastruktūros objektų skenavimui.

Paslaugų paketai

Paketas A

Esama būklė

Pastato ir sklypo skenavimas prieš projektavimą, taškų debesis ir esamos būklės BIM modelis sutartu LOD. E57, RVT, IFC.

Projekto pradžiai
Paketas B Rekomenduojamas

Statybos kontrolė

Pastovus koordinačių tinklas, skenavimas sutartu dažnumu (pvz., kas 2–4 savaites ar prieš uždengiant), nuokrypių žemėlapiai ir suvestinės. PDF, DWG, E57.

Statybos laikotarpiui
Paketas C

Pilnas ciklas

Paketai A ir B bei as-built taškų debesis, BIM modelis ir dokumentacija perdavimui. Duomenys – į jūsų CDE. E57, RVT, IFC, DWG.

Nuo projekto iki perdavimo

Kontrolės dažnumą ir zonas galima keisti statybos eigoje. Kainą lemia objekto dydis, skenavimų skaičius ir modelių detalumas; paketus B ir C paprastai įforminame kaip paslaugų sutartį visam statybos laikotarpiui.

Nežinote, kurį paketą rinktis?

Parašykite objektą, statybos etapą ir ką norite kontroliuoti – pasiūlysime procesą ir parengsime pasiūlymą.

Ką gaunate

  • Esamos būklės taškų debesį ir BIM modelį – E57, RVT, IFC (paketai A, C)
  • Nuokrypių nuo projekto žemėlapius ir lenteles – PDF, DWG (paketai B, C)
  • Eigos fiksavimo taškų debesis su datomis – E57, LAS (paketai B, C)
  • Kontrolinių taškų schemą ir koordinates projekto sistemoje – PDF, TXT (paketai B, C)
  • Grindų lygumo ir fasadų vertikalumo ataskaitas – PDF, DWG (pagal susitarimą)
  • Tūrių ir plotų ataskaitas – PDF, XLSX (pagal susitarimą)
  • As-built modelį ir dokumentaciją perdavimui – RVT, IFC, DWG (paketas C)
  • Prieigą prie duomenų UNDET ar jūsų CDE aplinkoje – pagal susitarimą

Dažniausi klausimai

Skaitmeninė statyba – procesas, kai projektas, statyba ir eksploatacija remiasi vienu BIM modeliu. 3D skenavimas modelį susieja su tikrove: parodo esamą būklę prieš projektavimą, nuokrypius statybos metu ir pastatytą padėtį perdavimui. Be matavimų modelis lieka prielaida.

Kaina priklauso nuo objekto dydžio, tikrinamų zonų, skenavimų skaičiaus per statybos laikotarpį ir rezultatų: tik nuokrypių žemėlapiai ar ir modeliai. Vienkartinį patikrinimą įkainojame atskirai, visą laikotarpį – paslaugų sutartimi. Pasiūlymą pateikiame per 1–2 darbo dienas.

Nuokrypių žemėlapius ir suvestines perduodame per 1–3 darbo dienas, skubiais atvejais prieš uždengiant – tą pačią ar kitą dieną pagal susitarimą. Esamos būklės ir as-built modeliai rengiami 3–6 savaites, priklausomai nuo apimties.

Taškų debesies tikslumas ±2–3 mm, susiejimas su projekto koordinačių sistema per pastovius kontrolinius taškus. Nuokrypių žemėlapyje nurodome leistiną toleranciją pagal jūsų projektą ar normatyvą ir pažymime, kur ji viršyta.

Rezultatus pateikiame Revit, IFC, Navisworks, AutoCAD ir UNDET formatais; nuokrypių analizę atliekame tiesiogiai su jūsų IFC ar RVT modeliu. Duomenis galime kelti į jūsų CDE – BIM 360, Trimble Connect ar kitą.

Ne. Skenuojame vykstant darbams, judančius objektus pašaliname apdorojant. Reikia tik prieigos prie tikrinamos zonos ir, jei įmanoma, kad ji nebūtų užstatyta medžiagomis.

Projektinis modelis rodo, kaip turėjo būti pastatyta, as-built – kaip pastatyta iš tikrųjų. Jį rengiame iš baigto objekto taškų debesies arba koreguojame projektinį modelį pagal matavimus. As-built modelis tinka eksploatacijai, nuomai ir būsimoms rekonstrukcijoms.

Taip. Vienkartinį patikrinimą atliekame kaip kontrolinius matavimus: nuskenuojame zoną, palyginame su projektu ir perduodame nuokrypių žemėlapį. Jei vėliau prireiks daugiau, kontroliniai taškai jau bus įrengti.

Projekto BIM modelį ar brėžinius (IFC, RVT, DWG), koordinačių sistemą ir reperius, statybos grafiką su etapais, kuriuos norite kontroliuoti, ir kontaktinį asmenį aikštelėje.

Taip, statybvietėse dirbame visoje Lietuvoje, pagal susitarimą – ir užsienyje. Įmonė įsikūrusi Vilniuje.
