360° gatvių panoramos

Gatvių panoramos 360° kas 5 m: savas „Street View“ jūsų GIS sistemoje

360° gatvių panoramos – tai koordinuotos panoraminės nuotraukos, kuriose gatvė matoma į visas puses, o kiekviena nuotrauka turi tikslią vietą, kryptį ir fiksavimo laiką. Mobiliojo skenavimo sistema Trimble MX60 jas fotografuoja kas 5 m – ir miestų gatvėse, ir užmiesčio keliuose – važiuodama įprastu eismo greičiu.

Panoramas perduodame su GIS sluoksniu: spustelėję tašką ArcGIS ar QGIS žemėlapyje, iškart matote vietą ir galite apžiūrėti ženklus, stulpus, dangą ar statinius neišvykę iš kabineto. Kartu su LiDAR taškų debesiu panoramose galima matuoti atstumus ir aukščius, o iš tų pačių nuotraukų parengiama ir kelio ženklų duomenų bazė. Visos mobilaus skenavimo paslaugos – vienoje vietoje.

  • Panoramos kas 2-5 m visame tinkle
  • 6 kameros, bendra raiška 72 MP
  • Veidai ir numeriai užtušuoti
  • ArcGIS Pro (Oriented Imagery) ir QGIS

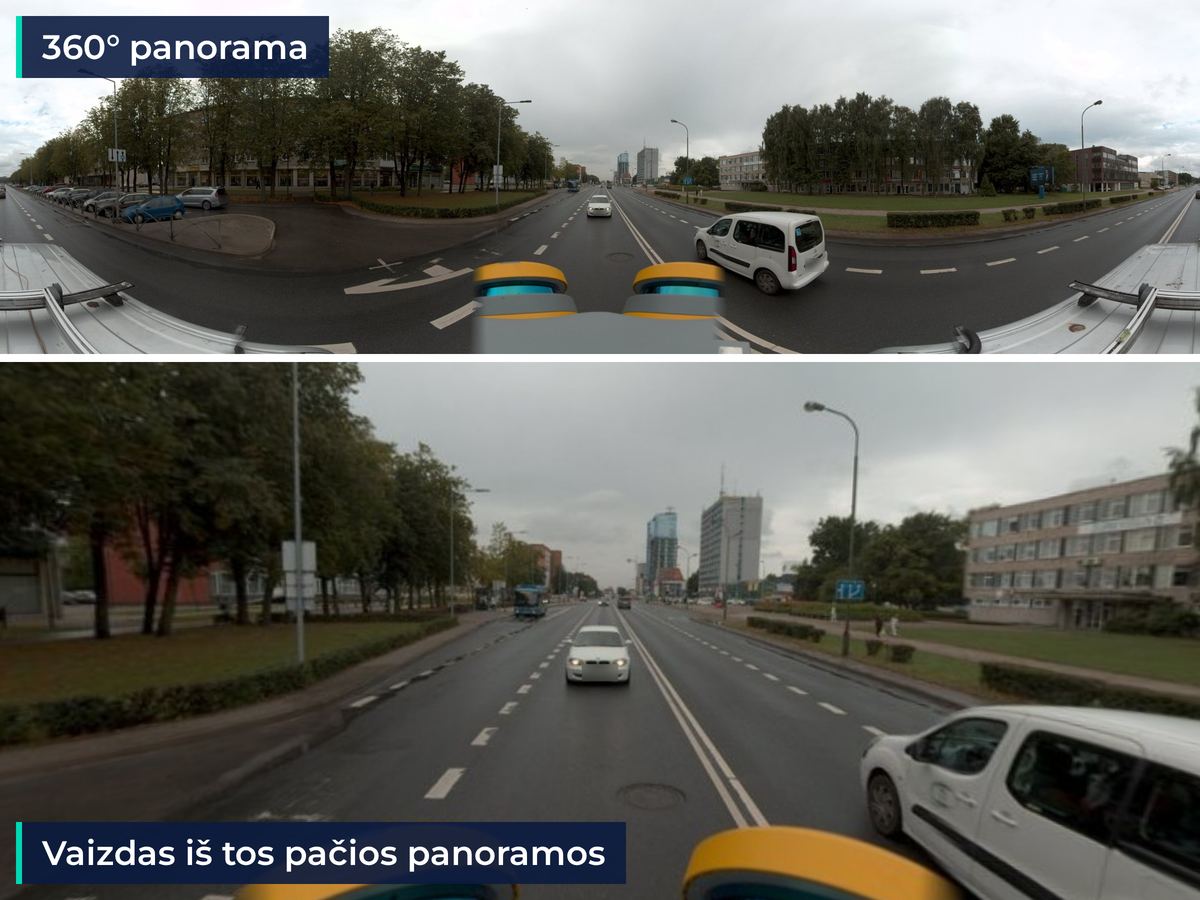

Gatvių panoramos 360°: visa panorama ir vaizdas iš jos, užfiksuoti mobiliojo skenavimo sistema
Viršuje – visa 360° panorama, apačioje – vaizdas iš tos pačios panoramos (pavyzdys iš mūsų projekto).
Ką gausite
Nuasmenintas 360° panoramas kas 5 m su koordinatėmis, kryptimi ir data bei GIS sluoksnį ArcGIS Pro ir QGIS programoms.
Kaina
Mobilizacija ir kaina už skenuojamų kelių km; pervažiavimai tarp atkarpų nemokami. Panoramos įeina į bazinę dalį.
Terminas
Rajono kelių tinklui – per 6–11 sav. nuo sutarties, priklausomai nuo tinklo dydžio; galima gauti dalimis.
Ką pateikiate
Kelių ir gatvių sąrašą – Excel lentelę ar GIS sluoksnį.

Kaip atrodo gatvių panoramos

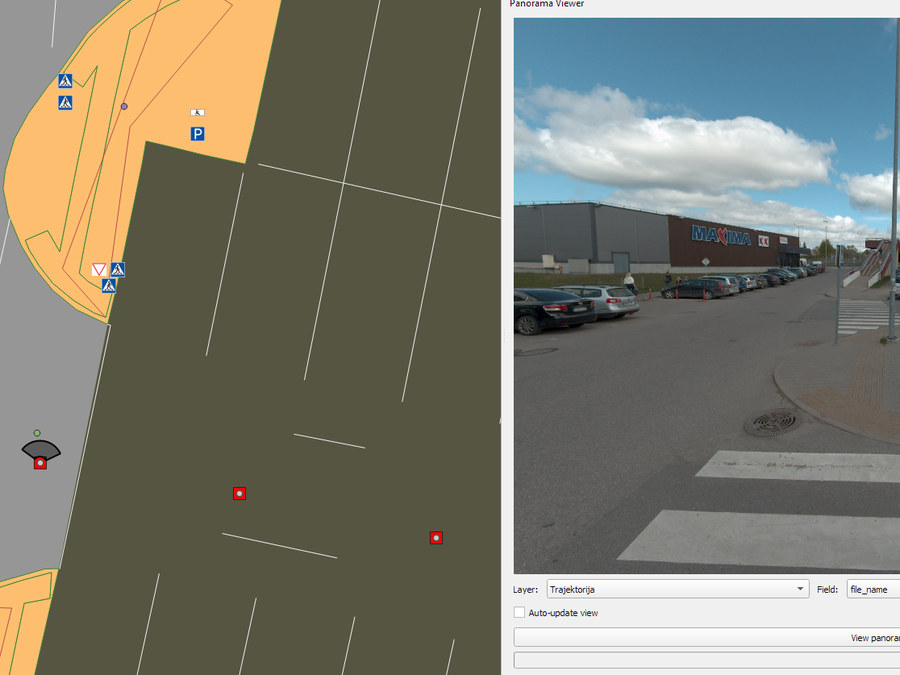

360° gatvės panorama, atverta QGIS žemėlapyje

Panorama GIS žemėlapyje

Spustelėjus panoramos tašką žemėlapyje, atsiveria nuotrauka su kryptimi ir data.

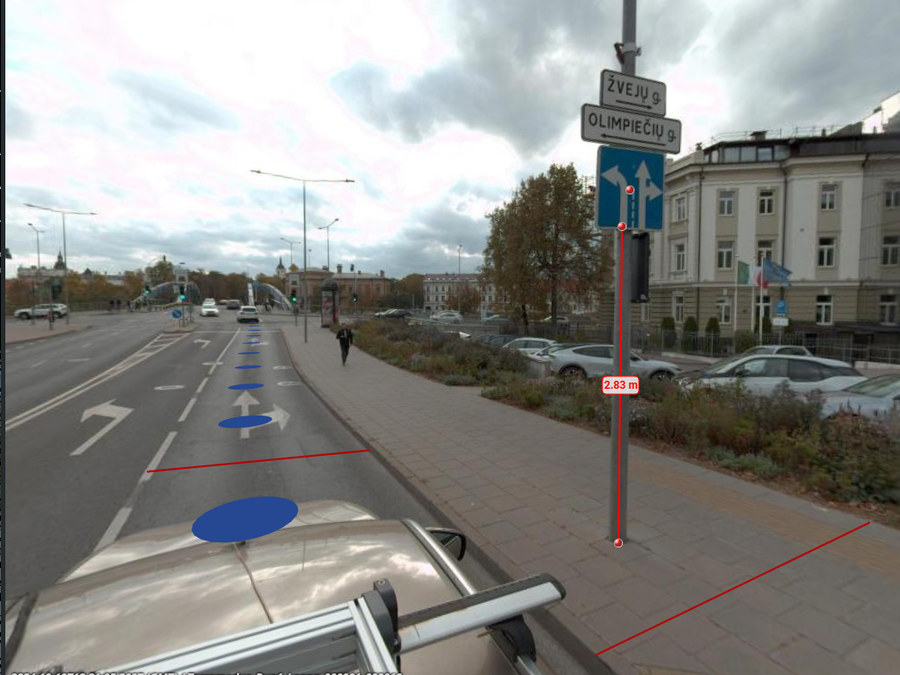

Ženklo atramos aukščio matavimas 360° panoramoje su LiDAR duomenimis

Matavimai ekrane

Kartu su LiDAR taškų debesiu panoramoje matuojami atstumai, aukščiai ir pločiai.

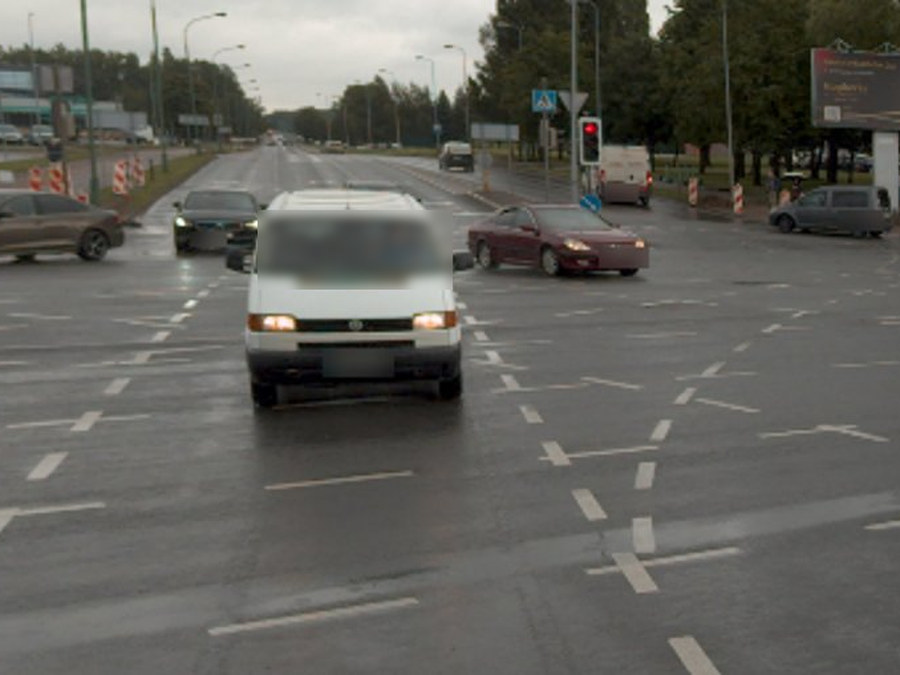

Nuasmeninta gatvės panorama su užtušuotu automobilio numeriu

Nuasmenintos nuotraukos

Veidai ir valstybiniai numeriai užtušuojami – panoramas galima naudoti be papildomo apdorojimo.

Pavyzdžiai iš mūsų projektų.

Kam naudingos gatvių panoramos

Kelių ir gatvių priežiūra

Dangos, ženklų ir įrenginių apžiūra be išvykų – greitesni atsakymai į gyventojų užklausas.

Statybos ir planavimas

Situacija vietoje matoma iš kabineto: nuovažos, tvoros, statiniai, reklama.

Turto apskaita

Vaizdas su data – įrodymas, kokia buvo situacija fiksavimo dieną.

Projektavimas

Projektuotojai mato esamą situaciją, o su LiDAR duomenimis – ją ir išmatuoja.

Eismo organizavimas

Ženklų, ženklinimo ir sankryžų apžiūra prieš keičiant eismo organizavimo schemas.

Inžinerinės tarnybos

Šulinių, stulpų, atramų ir kitų įrenginių vietos be lauko išvykų.

Kaip fotografuojamos gatvių panoramos

1

Suderiname maršrutą

Pagal jūsų kelių sąrašą suplanuojame važiavimą ir eiliškumą – pirmiausia miestai ir kietos dangos gatvės.
2

Fotografuojame

Šešios kameros fotografuoja kas 5 m, kartu fiksuojamas LiDAR taškų debesis ir GNSS / IMU trajektorija.
3

Apdorojame

Panoramoms priskiriame koordinates (LKS-94 / LAS-07), kryptį ir laiką, užtušuojame veidus ir numerius.
4

Perduodame

Panoramas, metaduomenis ir GIS sluoksnį perduodame išoriniame diske – paruoštus ArcGIS Pro ir QGIS programoms.

Panoramų parametrai

Kiekviena panorama turi koordinates, kryptį ir fiksavimo laiką, todėl ją galima tiksliai susieti su žemėlapiu ir kitais duomenimis.

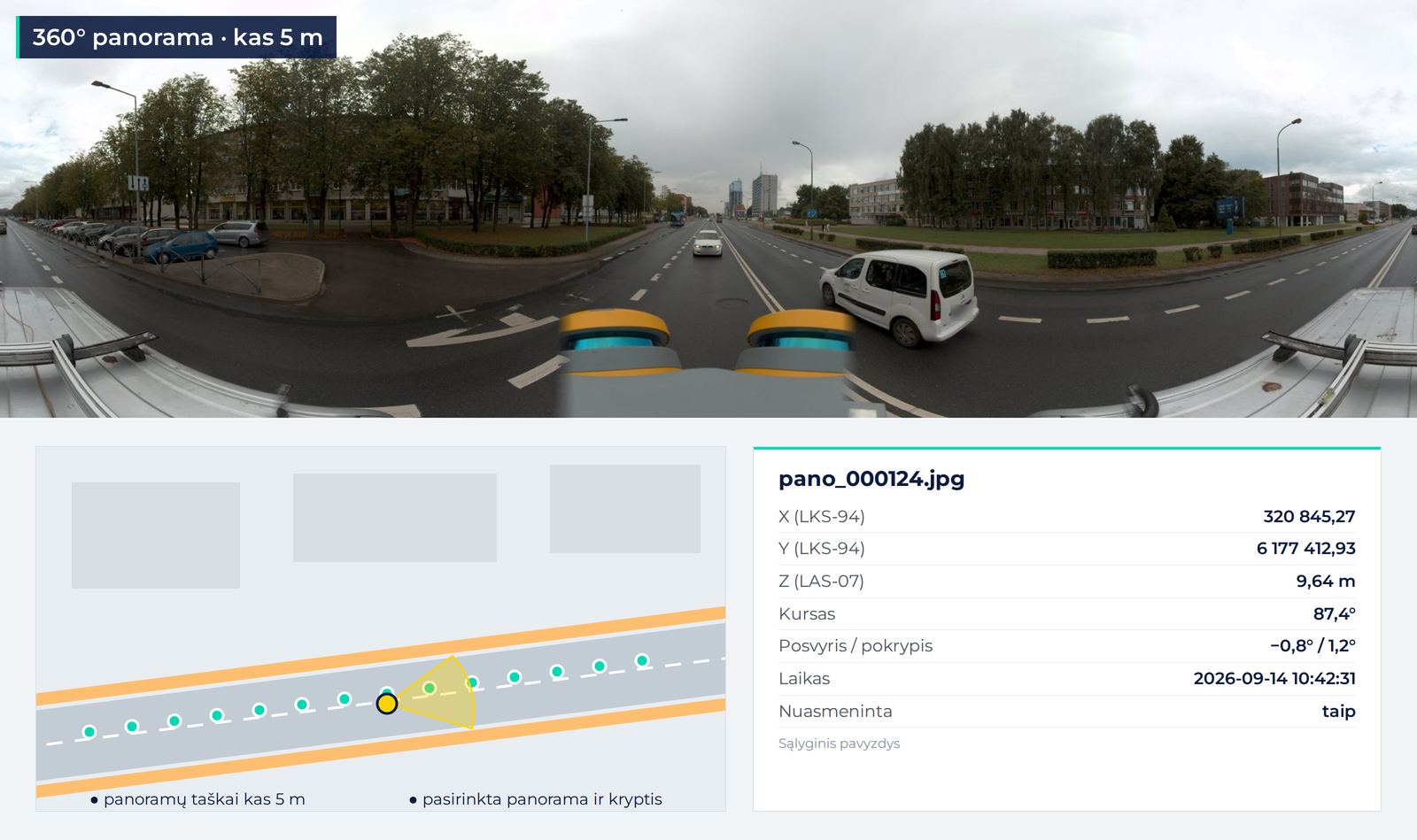

360° panorama ir jos metaduomenys: koordinatės, kryptis ir fiksavimo laikas
Vizualizacija: panoramų taškai kas 5 m ir vienos panoramos metaduomenys (sąlyginis pavyzdys).

5 m

atstumas tarp panoramų
Visur – miestų gatvėse ir užmiesčio keliuose, važiuojant įprastu eismo greičiu.
Tankus vaizdas

72 MP

6 kameros, 360°
360° horizontaliai ir ne mažiau kaip 180° vertikaliai – matyti ir ženklai, ir danga.
Ryškios detalės

X, Y, Z

koordinatės ir kryptis
LKS-94 / LAS-07, kursas, posvyris, pokrypis ir laiko žyma kiekvienai nuotraukai.
GIS susiejimas

Kodėl savos panoramos?

Viešuose gatvių vaizduose nuotraukos dažnai būna kelerių metų senumo, retesnės ir neapima dalies kelių. Savos panoramos fiksuojamos visame jūsų tinkle kas 5 m, su data, ir lieka jūsų nuosavybe be naudojimo apribojimų.

Jas galima susieti su kelio ženklų, apšvietimo stulpų ar kitomis duomenų bazėmis, o po kelerių metų nufotografavus iš naujo – palyginti, kas pasikeitė.

Paslaugų paketai

Panoramos

360° panoramos kas 5 m, nuasmenintos, su koordinatėmis, kryptimi ir laiku; GIS sluoksnis ArcGIS ir QGIS programoms.
Vaizdinei apžiūrai

Panoramos ir kelio ženklai

Rekomenduojamas
Panoramos ir iš tų pačių nuotraukų parengta kelio ženklų duomenų bazė: KET kodas, atrama, aukštis, kryptis ir nuotrauka.
Bazinis rinkinys savivaldybėms

Panoramos ir LiDAR

Panoramos ir LiDAR taškų debesis (LAS / LAZ) – atstumams, aukščiams ir pločiams matuoti ekrane; galima derinti su kelio ženklų baze.
Matavimams ir projektavimui

Visi rinkiniai rengiami iš to paties važiavimo duomenų, todėl papildomus rinkinius galima užsakyti iki galutinio rezultatų priėmimo.

Nežinote, kurį paketą rinktis?

Atsiųskite kelių ir gatvių sąrašą – apskaičiuosime kilometrus ir parengsime pasiūlymą panoramoms ir pasirinktiems rinkiniams. Biudžetui atsiunčiame orientacinių kainų lapą, rengiantiems pirkimą – ir techninės specifikacijos pavyzdį.

Gauti pasiūlymą

arba skambinkite +370 600 17867

Ką gaunate

  • Panoramos JPEG formatu (6 kameros, bendra raiška 72 MP) – nuasmenintos
  • Metaduomenų lentelė (CSV): X, Y, Z, kursas, posvyris, pokrypis, laikas
  • Panoramų taškų GIS sluoksnis (SHP, GPKG ar FileGDB)
  • Oriented Imagery sluoksnis ArcGIS Pro programai
  • QGIS programoje panorama atveriama spustelėjus tašką
  • Duomenys išoriniame diske – jūsų nuosavybė be apribojimų

Susijusios paslaugos

Kelio ženklų inventorizacija

Ženklai aptinkami tose pačiose panoramose ir surašomi į GIS duomenų bazę.

Plačiau →

LiDAR taškų debesis ir klasifikavimas

Taškų debesis matavimams panoramose, topografijai ir projektavimui.

Plačiau →

Mobilaus skenavimo paslaugos

Visi rinkiniai, kuriuos parengiame iš vieno važiavimo.

Plačiau →

Dažniausi klausimai apie gatvių panoramas

Savos gatvių panoramos fiksuojamos kas 5 m visame jūsų kelių tinkle, turi tikslias koordinates ir datą, o perduotos lieka jūsų nuosavybe: jas atveriate savo GIS sistemoje, susiejate su objektais ir, turėdami LiDAR duomenis, galite matuoti atstumus ir aukščius.

Kas 5 m visame tinkle – ir miestų gatvėse, ir užmiesčio keliuose bei žvyrkeliuose, t. y. apie 200 panoramų kilometre.

Perduodame panoramų taškų sluoksnį ir paruoštą Oriented Imagery sluoksnį ArcGIS Pro programai, o QGIS programoje panorama atveriama spustelėjus tašką žemėlapyje.

Taip, jei kartu užsakote LiDAR taškų debesį – tada atstumai, aukščiai ir pločiai matuojami ekrane. Vien iš nuotraukų tikslių matmenų nustatyti negalima.

Taip. Žmonių veidai ir valstybiniai numeriai užtušuojami automatiškai, todėl panoramas galima naudoti savivaldybės sistemose ir viešinti be papildomo apdorojimo. Neapdorotos nuotraukos naudojamos tik apdorojimui ir po perdavimo ištrinamos – tai svarbu asmens duomenų apsaugai (BDAR).

Gatvių panoramų kaina skaičiuojama už skenuojamų kelių kilometrą (pervažiavimai tarp atkarpų neapmokestinami), prie jos pridedama vienkartinė mobilizacija. Panoramos įeina į bazinę dalį, kurios reikia kiekvienam rinkiniui, todėl kitus rinkinius, pvz., kelio ženklų bazę, galima parengti be papildomo važiavimo. Atsiųskite kelių sąrašą – parengsime pasiūlymą.

Taip, apimtį nustatote jūs: visas tinklas, miestas ar konkrečios gatvės pagal jūsų sąrašą. Į kiemus ir aikšteles paprastai nevažiuojame – objektai juose fiksuojami tiek, kiek matomi iš gatvės.

Taip. Sistema fiksuoja tik tai, kas matoma nuo kelio: lapija ar stovintys automobiliai gali užstoti dalį ženklų ar fasadų. Jei atkarpą laikinai užstoja, pavyzdžiui, sunkvežimis, ją pravažiuojame dar kartą, o lapijos užstotos vietos pažymimos.

Visi perduoti rezultatai – užsakovo nuosavybė be naudojimo apribojimų: panoramas galite naudoti savo sistemose, perduoti projektuotojams ar rangovams.

Taip. Pakartotinai nufotografavus tą patį tinklą, galima palyginti, kas pasikeitė – ženklai, ženklinimas, statiniai ar želdiniai.
