3D modeliai maketams ir 3D spausdinimui

Pastatų 3D modeliai 3D spausdinimui: maketams, suvenyrams ir liejimo formoms

Išmatuojame pastatą 3D lazeriniu skeneriu ir dronu, sumodeliuojame jį CAD programa ir perduodame spausdinimui paruoštus failus (STL, OBJ, 3D DWG). Juos galite iš karto spausdinti 3D spausdintuvu, perduoti pasirinktam gamintojui arba naudoti silikoninėms liejimo formoms. Paslauga skirta muziejams, savivaldybėms, turizmo centrams, maketų ir suvenyrų gamintojams.

Terra Modus nuo 2007 m. matuoja pastatus, kultūros paveldo objektus ir teritorijas 3D lazeriniu skenavimu ir fotogrametrija.

  • 3D lazerinis skenavimas ir dronas
  • CAD modeliai LOD 200 / 300 / 400
  • Failai STL, OBJ, 3D DWG
  • Spausdinamumo patikra ir ataskaita
3D spausdintas pastato maketas ir suvenyras
Vizualizacija: stalo maketas (LOD 400, balta derva) ir suvenyras (LOD 200, pilkas PLA plastikas).

Kaip atrodo 3D spaudiniai

3D spausdintas pastato suvenyras iš PLA plastiko, LOD 200

Suvenyras

Apie 6 cm, LOD 200. Spausdinta FDM spausdintuvu iš PLA plastiko – matomi spausdinimo sluoksniai.
3D spausdintas stalo maketas iš dervos, LOD 300

Stalo maketas

Apie 25 cm, LOD 300. Spausdinta SLA spausdintuvu iš dervos – lygus paviršius, aiškios detalės.
Detalus 3D spausdinto maketo fragmentas, LOD 400

Detalus maketas

Nuo 25 cm, LOD 400. Gipso liejinys iš silikoninės formos – tikri karnizų ir apvadų profiliai.

Vizualizacijos: tas pats CAD modelis, atvaizduotas kaip spaudiniai iš skirtingų medžiagų.

Kam tinka

Suvenyrai

Magnetai, pakabukai ir miniatiūros nuo ~5 cm – supaprastinti, bet lengvai atpažįstami.

Stalo ir ekspoziciniai maketai

Nuo ~15 cm stalo maketų iki 0,5–1 m reprezentacinių maketų, spausdinamų dalimis.

Liejimo formos

Pilnaviduriai modeliai silikoninėms formoms – gipso, dervos ar metalo lydinio gaminiams.

Edukacija ir prieinamumas

Liečiami maketai ekspozicijoms ir edukaciniams užsiėmimams, taip pat regėjimo negalią turintiems lankytojams.

Virtualus pristatymas

Fotorealistinis tekstūruotas 3D modelis svetainei, ekspozicijos ekranams, VR ir AR.

Reprezentacinės dovanos

Pastato miniatiūra svečiams ir partneriams – su užrašu ar logotipu ant pagrindo.

Kaip dirbame

1

3D matavimai

Pastatą skenuojame 3D lazeriniu skeneriu, stogą ir aukštas dalis fotografuojame dronu. Matuojame nekontaktiniu būdu – tai saugu ir istoriniams pastatams.
2

CAD modeliavimas

Pagal taškų debesį sumodeliuojame idealizuotą kietakūnį modelį pasirinktu detalumu – LOD 200, LOD 300 arba LOD 400.
3

Paruošimas spausdinti

Pritaikome mastelį ir technologiją: pastoriname smulkias detales, pridedame pagrindą, prireikus padaliname modelį į dalis.
4

Perdavimas

Perduodame STL, OBJ ir 3D DWG failus su spausdinamumo patikros ataskaita, o prireikus – ir tekstūruotą modelį.

Detalumo lygiai (LOD)

LOD (angl. Level of Detail) – modelio detalumo lygis. Kuo didesnis gaminys, tuo daugiau detalių verta modeliuoti.

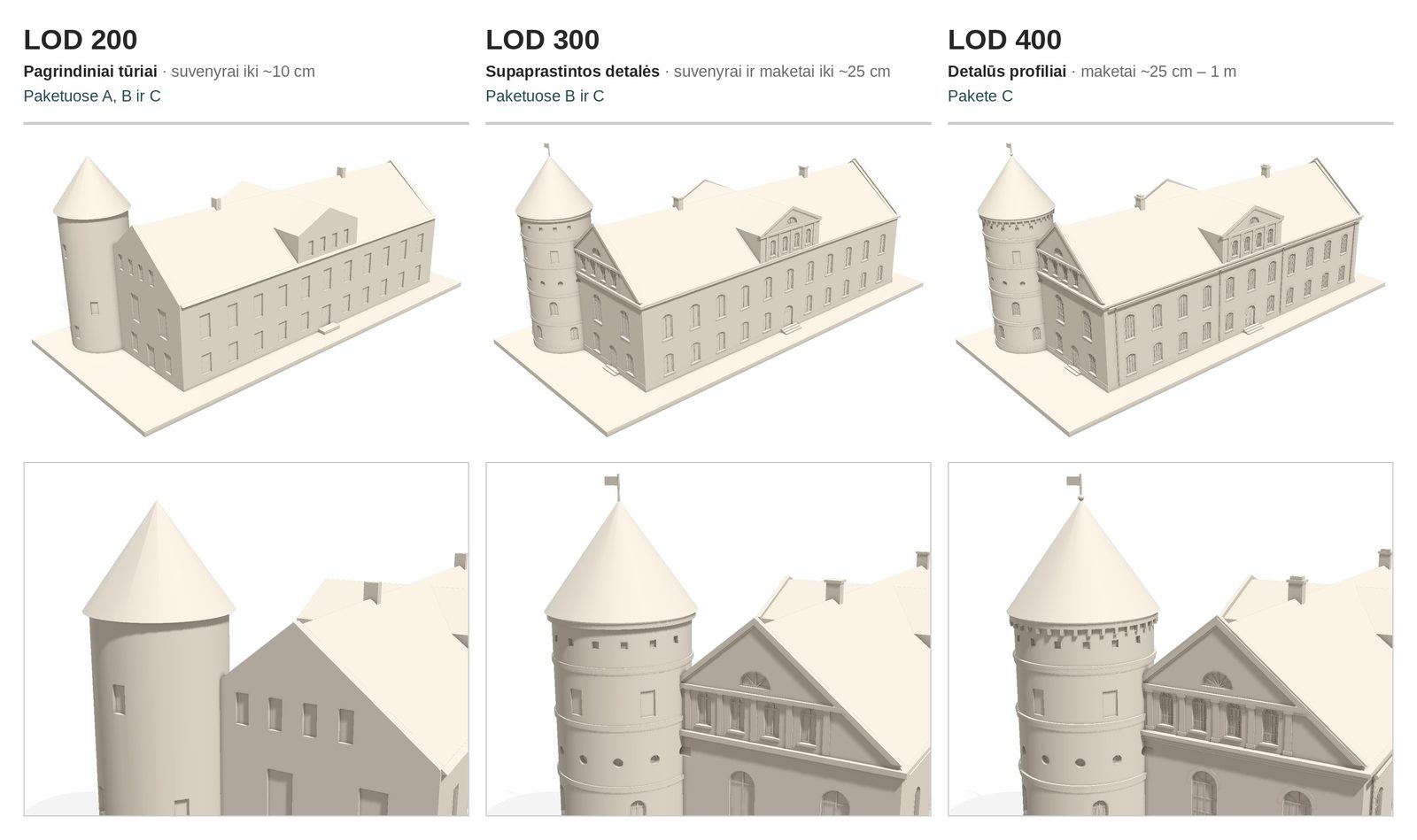

Istorinio pastato 3D modelis trimis detalumo lygiais: LOD 200, LOD 300 ir LOD 400
Iliustracija: tas pats pastatas trimis detalumo lygiais. Viršuje – bendras vaizdas, apačioje – bokšto ir frontono detalės.

LOD 200

Pagrindiniai tūriai
Sienos, stogas, bokštai, frontonai; langai ir durys – įgilinimai tikroje vietoje.
Suvenyrams iki ~10 cm

LOD 300

Supaprastintos detalės
Langų ir durų rėmai, arkos, karnizai, juostos, piliastrai, puošyba supaprastintais tūriais.
Suvenyrams ir maketams iki ~25 cm

LOD 400

Detalūs profiliai
Tikri karnizų ir apvadų profiliai, smulkūs langų skersiniai, kapiteliai, dekoras.
Maketams nuo ~25 cm iki 1 m

Mažame gaminyje LOD 400 detalės nebus matomos, todėl detalumą padedame parinkti pagal planuojamų gaminių dydį.

Kodėl CAD modelis, o ne mesh tinklelis?

Spausdinti tinka tik uždaras, SOLID CAD modelis su aiškiomis briaunomis ir valdomu detalumu. Automatiškai iš skenavimo ar nuotraukų sugeneruotas 3D mesh modelis (trikampių tinklelis) ekrane atrodo įspūdingai, tačiau jo paviršius netolygus, briaunos suapvalėjusios, smulkios detalės sulipusios, o sumažinus mastelį jos išnyksta. Todėl gaminiams modeliuojame CAD programa.

Modeliai idealizuoti ir skirti spausdinimui bei reprezentacijai. Projektavimui ir restauravimui rengiame 3D/BIM modelius, fotogrametrinių apmatavimų brėžinius ir kultūros vertybių detalizuotus brėžinius.

Paslaugų paketai

Paketas A

LOD 200

3D matavimai, CAD modelis LOD 200 ir 2 gamybos versijos (pvz., magnetui ir stalo maketui).
Suvenyrams
Paketas B
Rekomenduojamas

LOD 200 + LOD 300 + tekstūruotas modelis

3D matavimai, CAD modeliai LOD 200 ir LOD 300, 2 gamybos versijos ir fotorealistinis tekstūruotas (spalvotas) 3D modelis.
Suvenyrams, maketams ir virtualiam pristatymui
Paketas C

Visi detalumo lygiai + tekstūruotas modelis

3D matavimai, CAD modeliai LOD 200, LOD 300 ir LOD 400, 3 gamybos versijos ir tekstūruotas 3D modelis.
Visiems gaminiams iki ~1 m

Matavimai visuose paketuose vienodi, todėl vėliau pasirinkus didesnį paketą matuoti iš naujo nereikės.

Nežinote, kurį paketą rinktis?

Parašykite objekto adresą ir planuojamų gaminių dydžius – patarsime ir parengsime pasiūlymą su keliais detalumo variantais.

Gauti pasiūlymą

arba skambinkite +370 600 17867

Ką gaunate

  • CAD 3D modelius M 1:1 – STL, OBJ ir 3D DWG formatais
  • Spausdinamumo patikros ataskaitą (PDF)
  • Gamybos versijas – modelius, pritaikytus konkrečiam dydžiui ir technologijai (FDM, SLA / DLP, SLS, liejimas) – STL
  • Tekstūruotą 3D modelį virtualiam pristatymui (B ir C paketai) – OBJ, FBX
  • 3D taškų debesį (E57, RCP) ir objekto nuotraukas
  • Turtines teises – modelius galėsite laisvai perduoti gamintojams

Dažniausi klausimai

Ne, perduodame spausdinimui paruoštus failus. Maketą ar suvenyrus atspausdinsite patys arba per pasirinktą gamintoją – failus pritaikome jo spausdintuvui ir technologijai.

Kaina priklauso nuo pastato dydžio ir sudėtingumo, pasirinkto detalumo (LOD 200, LOD 300 ar LOD 400) ir gamybos versijų skaičiaus. Matavimai visuose paketuose vienodi, todėl kainos skirtumą daugiausia lemia modeliavimo detalumas. Parašykite objekto adresą ir planuojamų gaminių dydžius – parengsime pasiūlymą su keliais variantais.

Matavimai objekte dažniausiai užtrunka vieną dieną. Modeliai ir failai parengiami per 2–4 savaites nuo matavimų – priklausomai nuo pasirinkto detalumo.

LOD (angl. Level of Detail) – modelio detalumo lygis. LOD 200 – pagrindiniai pastato tūriai, tinka suvenyrams iki ~10 cm. LOD 300 – supaprastintos detalės: rėmai, arkos, karnizai, puošyba (maketams iki ~25 cm). LOD 400 – tikri profiliai ir smulkus dekoras (maketams nuo ~25 cm iki 1 m).

Iš nuotraukų galima sukurti tik apytikslį modelį. Kad maketas būtų tikslių proporcijų, pastatą matuojame 3D skeneriu ir dronu – tie patys duomenys tiks ir ateityje kuriant naujus gaminius.

Taip. Jei turite 3D skenavimo duomenų (taškų debesies), apimančių visas reikalingas pastato dalis, įskaitant stogą, modeliuojame pagal juos – matuoti objekte nereikia.

Ir taip, ir ne. Spausdinimui skirti modeliai dažniausiai būna idealizuoti ir optimizuoti 3D spausdinimui, todėl projektavimui jie netinka. Projektavimui ir restauravimui rengiame atskirus as-built 3D/BIM modelius ir brėžinius pagal skenavimo duomenis, su faktine objekto geometrija. Spausdinimo modelį taip pat galima parengti su visomis deformacijomis ir faktine geometrija, tačiau dažniausiai tai perteklinis reikalavimas.

Ne. 3D skenavimas nekontaktinis, žymės ant istorinio mūro neklijuojamos, o drono skrydžiai vykdomi turint reikiamus leidimus.

Nuo kelių centimetrų suvenyro iki maždaug metro dydžio maketo. Didelius maketus padaliname į dalis su centravimo kaiščiais, kad juos būtų galima atspausdinti įprastu spausdintuvu.

Taip, matuojame visoje Lietuvoje, o pagal susitarimą – ir užsienyje.
