Apšvietimo stulpų inventorizacija

Apšvietimo stulpų inventorizacija: gatvių apšvietimo atramų duomenų bazė

Apšvietimo stulpų inventorizacija – tai visų gatvių apšvietimo atramų ir šviestuvų surašymas į GIS duomenų bazę: kur stovi kiekvienas stulpas, koks jo tipas, medžiaga ir aukštis, kiek ant jo šviestuvų. Stulpus fiksuojame mobiliojo skenavimo sistema Trimble MX60 – tame pačiame važiavime kaip ir 360° gatvių panoramas bei kelio ženklus.

Į bazę įtraukiamos ir ESO 0,4 kV linijų atramos, ant kurių sumontuoti gatvių šviestuvai, todėl visus apšvietimo taškus matote vienoje vietoje. Jei stulpai jau inventorizuoti jūsų GIS, išlaikome jūsų ID ir numerius, o naujus, pasikeitusius ir vietoje nerastus stulpus pažymime.

  • Vieta, tipas, medžiaga ir aukštis
  • Šviestuvų skaičius ir stulpo numeris
  • ESO atramos su gatvių šviestuvais
  • Nuotrauka ir nuoroda į panoramą

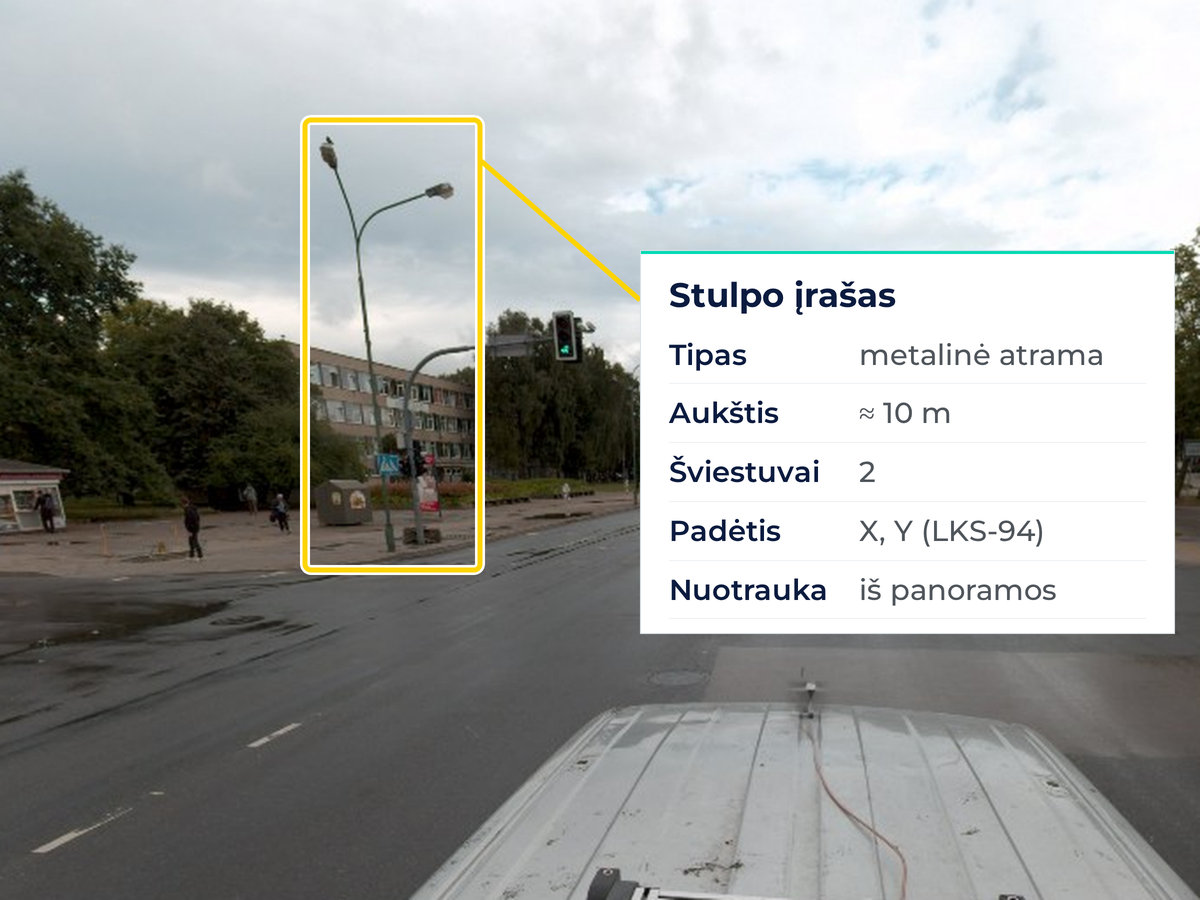

Apšvietimo stulpų inventorizacija: stulpas panoramoje ir jo įrašas duomenų bazėje
Vizualizacija: apšvietimo stulpas panoramoje ir jo įrašas duomenų bazėje (reikšmės – sąlyginis pavyzdys).
Ką gausite
Apšvietimo stulpų GIS sluoksnį: vieta, tipas ir nuotrauka; išplėstinėje bazėje – medžiaga, aukštis, šviestuvų skaičius.
Kaina
Įkainis už apšviestų gatvių ir kelių km, nes stulpų skaičius iš anksto nežinomas.
Terminas
Apie 3 savaites po lauko darbų; rajono kelių tinklui – per ~7 sav. nuo sutarties.
Ką pateikiate
Gatvių sąrašą ir, jei turite, esamą stulpų sluoksnį.

Kaip atrodo stulpų inventorizacija

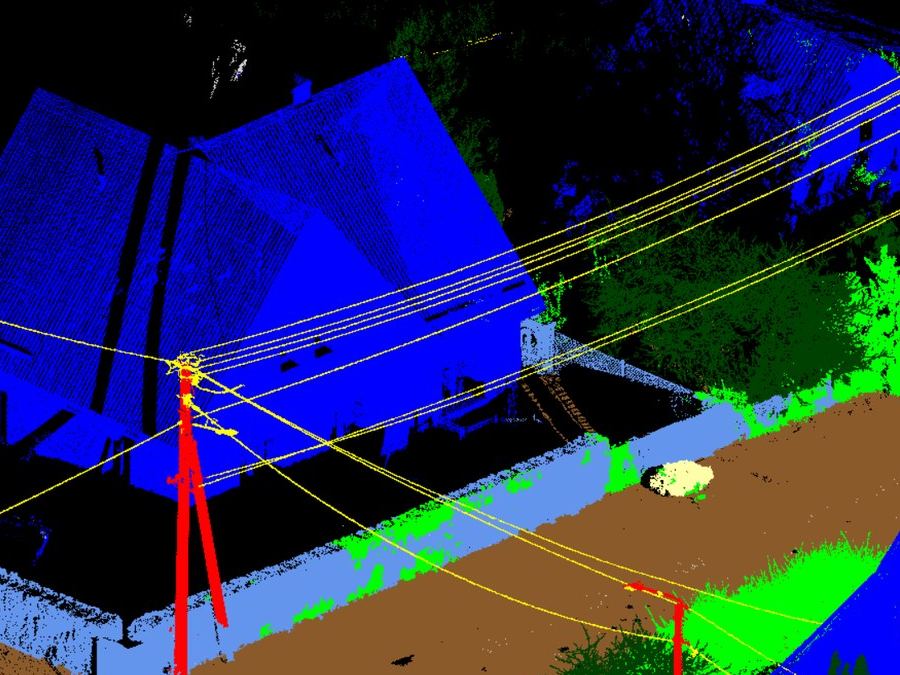

Apšvietimo stulpai ir laidai klasifikuotame LiDAR taškų debesyje

Stulpai taškų debesyje

Stulpo padėtis ir aukštis nustatomi LiDAR duomenyse.

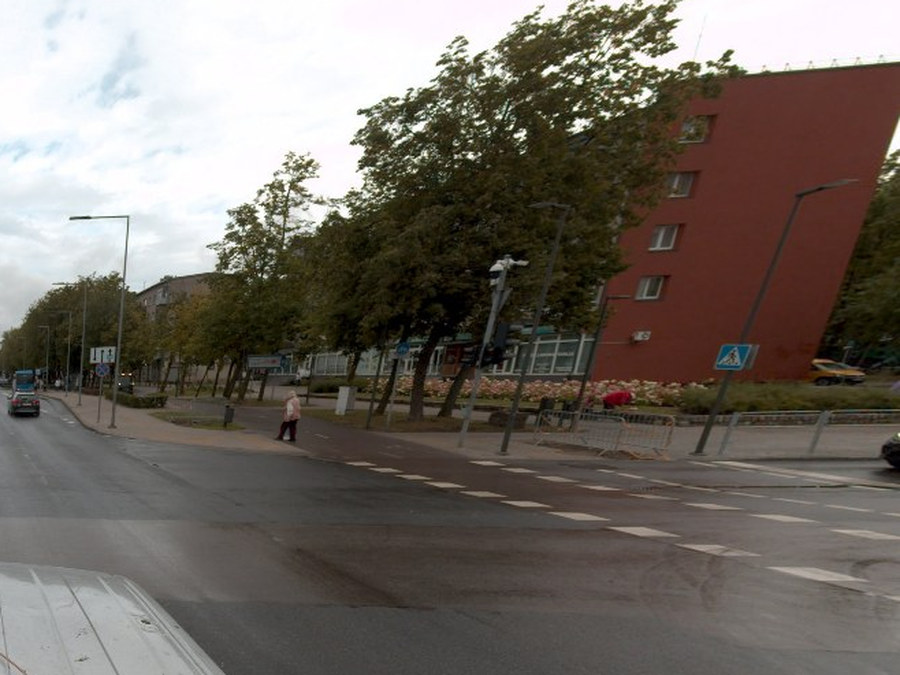

Gatvių apšvietimo atramos 360° panoramoje

Stulpai panoramoje

Kiekvienas stulpas turi nuotraukos iškarpą ir nuorodą į 360° panoramą.

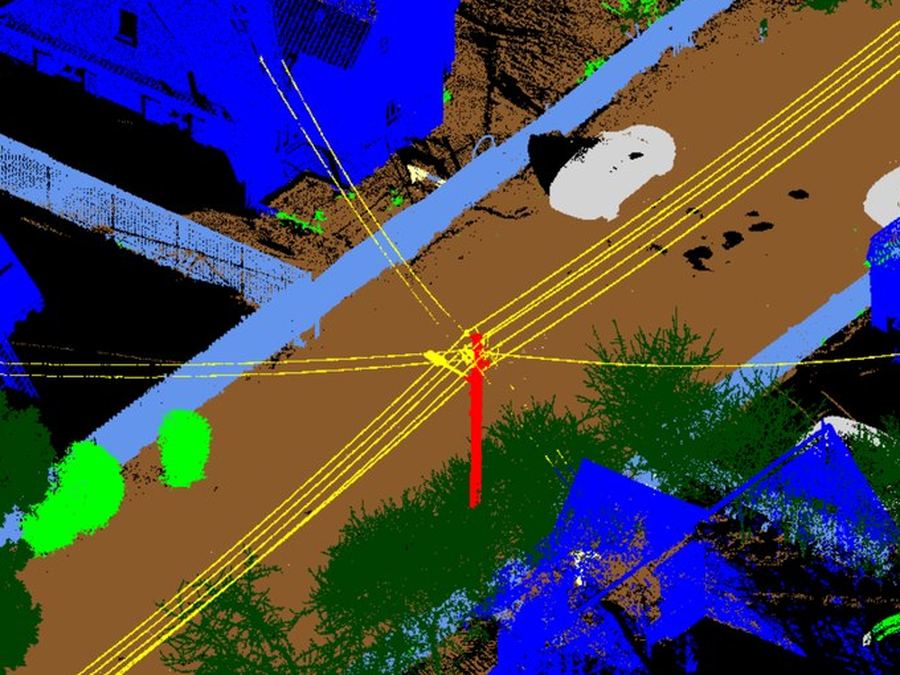

Stulpas su laidais LiDAR taškų debesyje

Atramos ir laidai

Klasifikuotame taškų debesyje atskiriami stulpai, laidai ir augmenija.

Pavyzdžiai iš mūsų projektų.

Kam reikalinga apšvietimo stulpų inventorizacija

Apšvietimo priežiūra

Gedimų šalinimo ir priežiūros planavimas – visi apšvietimo taškai su vieta ir nuotrauka.

LED modernizavimas

Šviestuvų keitimo programų kiekiai pagal gatves ir stulpų tipus.

ESO atramų apskaita

Šviestuvai ant ESO atramų – atskirai pažymėti apšvietimo taškai.

Turto apskaita

Stulpų skaičius, tipai ir medžiagos savivaldybės turto apskaitai.

Projektavimas

Esamos atramos ir jų aukščiai gatvių rekonstrukcijos ir apšvietimo projektams.

Sutikrinimas su apskaita

Jūsų GIS įrašų palyginimas su tikra situacija: nauji, pasikeitę ir dingę stulpai.

Kaip vyksta apšvietimo stulpų inventorizacija

1

Suderiname apimtį

Nustatome gatves ir apšviestas kelių atkarpas; jei turite stulpų sluoksnį, suderiname jo struktūrą.
2

Važiuojame

Trimble MX60 užfiksuoja panoramas ir LiDAR taškų debesį – stulpai matomi abiejose gatvės pusėse.
3

Identifikuojame stulpus

Stulpai randami taškų debesyje ir panoramose; aukštis matuojamas LiDAR duomenyse, šviestuvai suskaičiuojami panoramose.
4

Susiejame ir perduodame

Susiejame su jūsų esamais įrašais (jei yra) ir perduodame FileGDB, GPKG ar SHP formatu.

Kokia informacija apie kiekvieną stulpą

Atributų rinkinį suderiname su jūsų apskaitos sistema; žemiau – dažniausiai pasirenkamas.

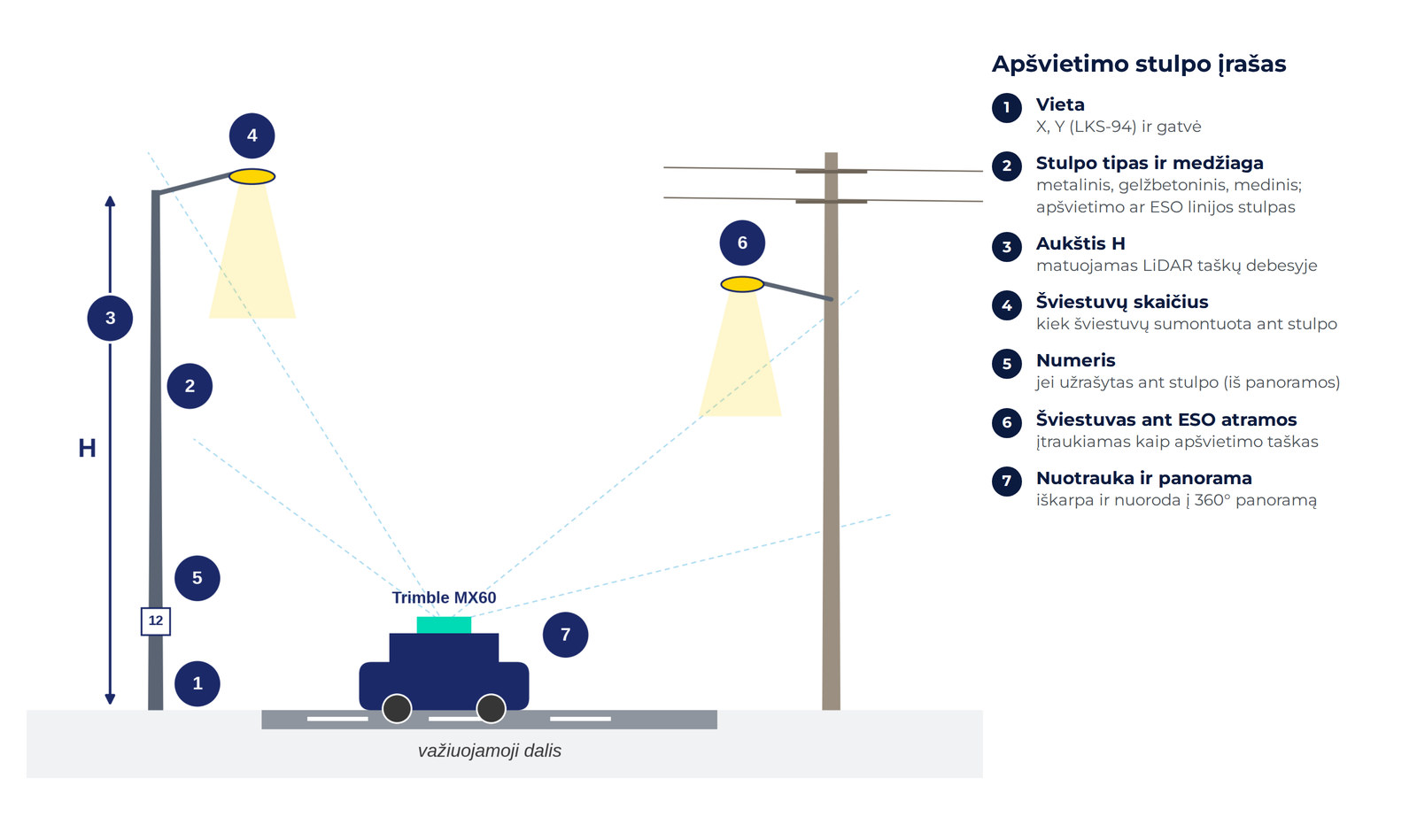

Apšvietimo stulpo įrašo atributai: vieta, tipas, aukštis, šviestuvai, numeris
Vizualizacija: apšvietimo stulpo įrašo atributai.

Vieta

X, Y ir gatvė
Koordinatės LKS-94; padėtis apskaičiuojama iš LiDAR taškų debesies.
Padėtis

Aukštis

iš LiDAR duomenų
Kartu nurodomas stulpo tipas ir medžiaga – metalinis, gelžbetoninis ar medinis.
Matmenys

Šviestuvai

skaičius
Kiek šviestuvų ant stulpo; ESO atramos su šviestuvais įtraukiamos kaip apšvietimo taškai.
Apšvietimas

Kodėl kartu su kitais rinkiniais?

Apšvietimo stulpai matomi tose pačiose panoramose ir taškų debesyje kaip kelio ženklai, todėl atskirai važinėti ir matuoti nereikia. Stulpų inventorizaciją patogu užsakyti kartu su kelio ženklų inventorizacija ar želdinių inventorizacija.

Visus rinkinius, kuriuos parengiame iš vieno važiavimo, rasite mobilaus skenavimo paslaugų puslapyje.

Paslaugų paketai

Stulpų vietos

Kiekvieno stulpo vieta (X, Y), tipas, nuotraukos iškarpa ir nuoroda į 360° panoramą.
Apšvietimo taškų žemėlapiui

Išplėsta informacija

Rekomenduojamas
Stulpų vietos ir medžiaga, aukštis, šviestuvų skaičius, numeris (jei užrašytas ant stulpo) bei ESO atramos su gatvių šviestuvais.
Priežiūrai ir LED programoms

Su jūsų apskaita

Išplėsta informacija ir susiejimas su jūsų esamu GIS sluoksniu: išlaikomi ID ir numeriai, pažymimi nauji, pasikeitę ir vietoje nerasti stulpai.
Jei jau turite stulpų DB

Stulpai inventorizuojami gyvenviečių gatvėse ir apšviestose kelių atkarpose. Kaina skaičiuojama už kilometrą, nes stulpų skaičius iš anksto nežinomas.

Nežinote, kurį paketą rinktis?

Atsiųskite gatvių sąrašą ir, jei turite, stulpų sluoksnį – patarsime dėl atributų ir parengsime pasiūlymą. Biudžetui atsiunčiame orientacinių kainų lapą, rengiantiems pirkimą – ir techninės specifikacijos pavyzdį.

Gauti pasiūlymą

arba skambinkite +370 600 17867

Ką gaunate

  • Apšvietimo stulpų sluoksnis (taškai) – FileGDB, GPKG ar SHP
  • Atributai: tipas, medžiaga, aukštis, šviestuvų skaičius, numeris
  • ESO atramos su šviestuvais – atskiru požymiu
  • Nuotraukų iškarpos ir nuorodos į 360° panoramas
  • Susiejimas su jūsų apskaita ir būsenos (pasirinktinai)
  • Koordinatės LKS-94, aukščiai LAS-07

Susijusios paslaugos

Kelio ženklų inventorizacija

Ženklai ir stulpai – tame pačiame važiavime.

Plačiau →

360° gatvių panoramos

Panoramos, kuriose matomas kiekvienas stulpas.

Plačiau →

Kelio ženklų duomenų bazės atnaujinimas

Esamų duomenų bazių sutikrinimas ir atnaujinimas.

Plačiau →

Dažniausi klausimai apie apšvietimo stulpų inventorizaciją

Vietą (X, Y), stulpo tipą ir medžiagą, aukštį, šviestuvų skaičių, numerį (jei jis užrašytas ant stulpo), nuotraukos iškarpą ir nuorodą į 360° panoramą. Atributų sąrašą suderiname su jūsų apskaitos sistema.

Taip. ESO 0,4 kV linijų atramos, ant kurių sumontuoti gatvių šviestuvai, įtraukiamos kaip apšvietimo taškai ir pažymimos atskirai.

Stulpo aukštis matuojamas LiDAR taškų debesyje; iš tų pačių duomenų apskaičiuojama ir stulpo padėtis.

Taip. Jūsų GIS jau inventorizuoti stulpai susiejami su nuskenuotais: išlaikomi ID ir numeriai, pažymimi nauji, pasikeitę ir vietoje nerasti, o duomenų bazės struktūra pritaikoma jūsų ArcGIS sluoksniui.

Apšvietimo stulpų inventorizacijos kaina skaičiuojama už kilometrą gatvių ar kelių, kuriuose yra apšvietimas, nes stulpų skaičius iš anksto nežinomas. Susiejimas su jūsų esama baze įkainojamas atskirai.

Gyvenviečių gatvėse ir apšviestose kelių atkarpose. Žvyrkeliuose už gyvenviečių ir neapšviestuose užmiesčio keliuose stulpai paprastai neinventorizuojami, bet prireikus juos galima įtraukti.

Šviestuvų skaičių ir išdėstymą matome panoramose, tačiau galios ar modelio iš nuotraukų patikimai nustatyti negalima – šiuos duomenis galima papildyti iš jūsų apskaitos.

Taip, tai tas pats važiavimas: panoramos ir LiDAR duomenys tinka abiem bazėms, todėl papildomų lauko darbų nereikia.

Stulpų duomenų bazė paprastai parengiama per ~3 savaites po lauko darbų.
