Kelių ir gatvių dangų žemėlapis

Dangų žemėlapis: kelių ir gatvių paviršių plotai GIS sluoksniuose

Dangų žemėlapis – tai plotinis GIS sluoksnis, kuriame kiekvienas kelio ar gatvės juostos elementas – važiuojamoji dalis, šaligatviai, takai, kelkraščiai, salelės, nuovažos, aikštelės – pavaizduotas atskiru plotu su dangos rūšimi ir plotu kvadratiniais metrais. Ribas braižome pagal Trimble MX60 surinktą LiDAR taškų debesį ir intensyvumo vaizdą, o tipus tiksliname 360° panoramose.

Tikslūs dangų plotai reikalingi gatvių valymo ir žiemos priežiūros sutartims, remonto ir asfaltavimo kiekiams, sąmatoms ir finansavimo paraiškoms. Dangų žemėlapis rengiamas iš to paties mobiliojo skenavimo važiavimo kaip horizontaliojo ženklinimo ir kelio ženklų bazės; ženklinimas ir ženklai į dangų žemėlapį neįeina – jie užsakomi kaip atskiri rinkiniai.

  • Atskiri plotai kiekvienam juostos elementui
  • Dangos rūšis: asfaltas, betonas, trinkelės, žvyras…
  • Plotai m² pagal gatves (XLSX)
  • ArcGIS sluoksniai su stiliais
Dangų žemėlapis: žiedinė sankryža su važiuojamąja dalimi, šaligatviais ir salelėmis

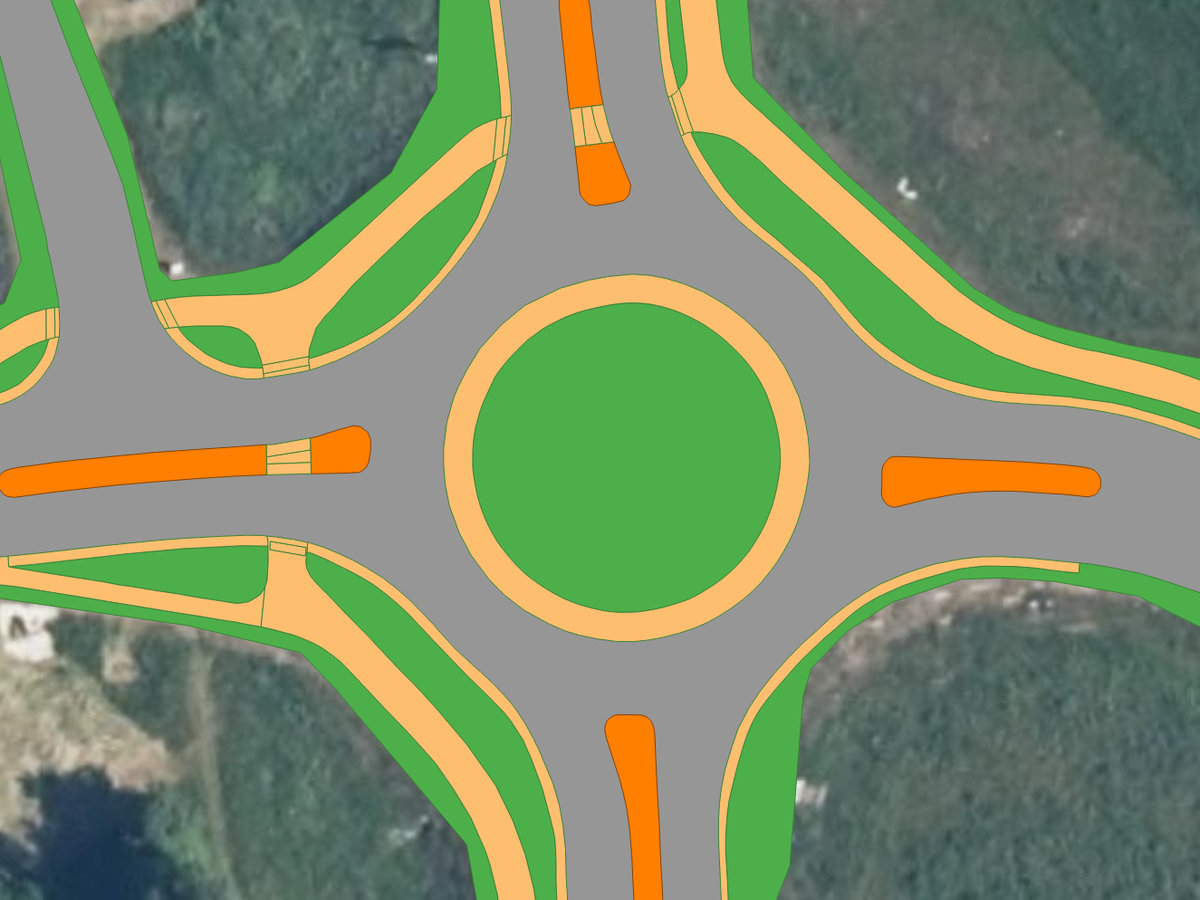

Dangų žemėlapis: žiedinė sankryža – važiuojamoji dalis, šaligatviai, kelkraščiai ir salelės atskirais plotais (pavyzdys iš mūsų projekto).
Ką gausite
Plotinius GIS sluoksnius: kiekvienas elementas su dangos rūšimi ir plotu (m²), suvestinė XLSX.
Kaina
Įkainis už km: gyvenviečių gatvėse didesnis nei keliuose už gyvenviečių.
Terminas
Didžiausia apdorojimo apimtis: pavyzdžiui, rajono kelių tinklui – per 2-3 mėn. nuo sutarties.
Ką pateikiate
Gatvių ir kelių sąrašą; jei turite – savo plotų klasifikaciją.

Kaip atrodo dangų žemėlapis

Gatvių sankryžos dangų žemėlapis su šaligatviais ir nuovažomis

Gatvių sankryža

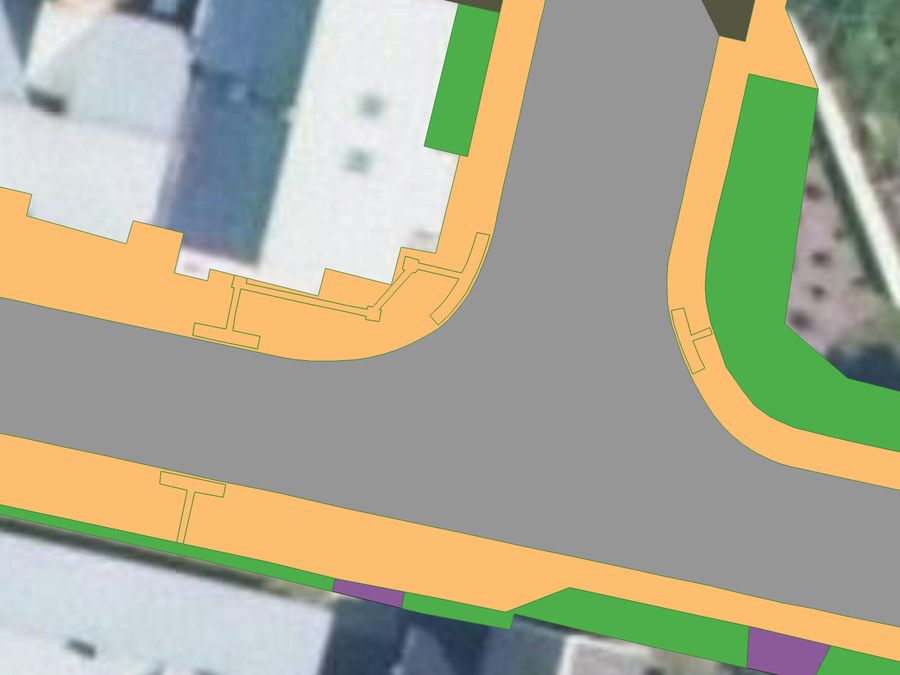

Šaligatviai, nuovažos ir žaliosios juostos iki sklypų ribų.
Dangų žemėlapis prie magistralės: važiuojamoji dalis, aikštelės ir kelkraščiai

Teritorija prie magistralės

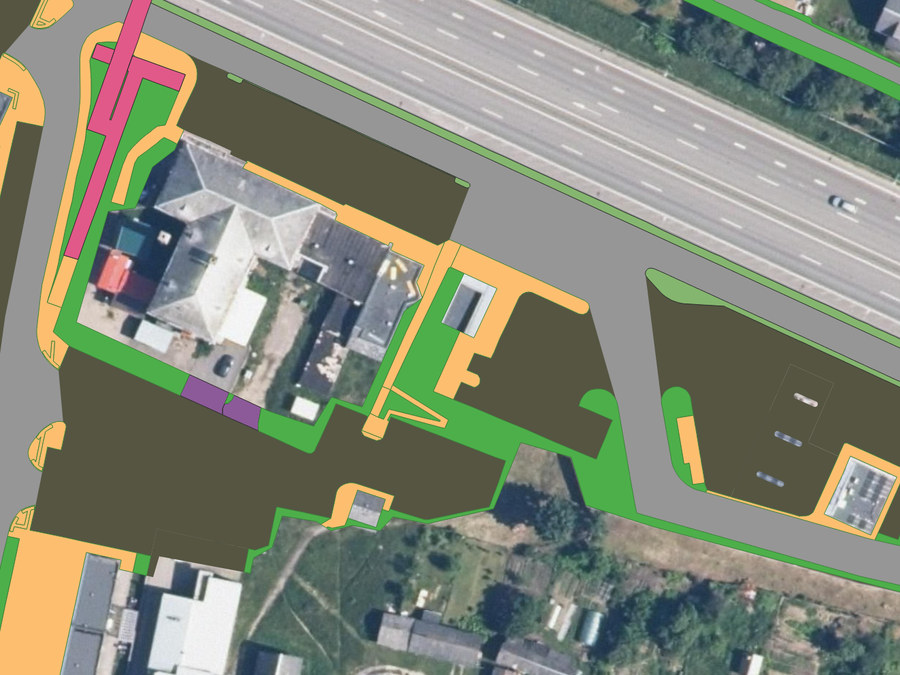

Važiuojamoji dalis, aikštelės ir kelkraščiai – kiekvienas plotas su dangos rūšimi.
Dangų žemėlapis kartu su kelio ženklų sluoksniu

Kartu su kelio ženklais

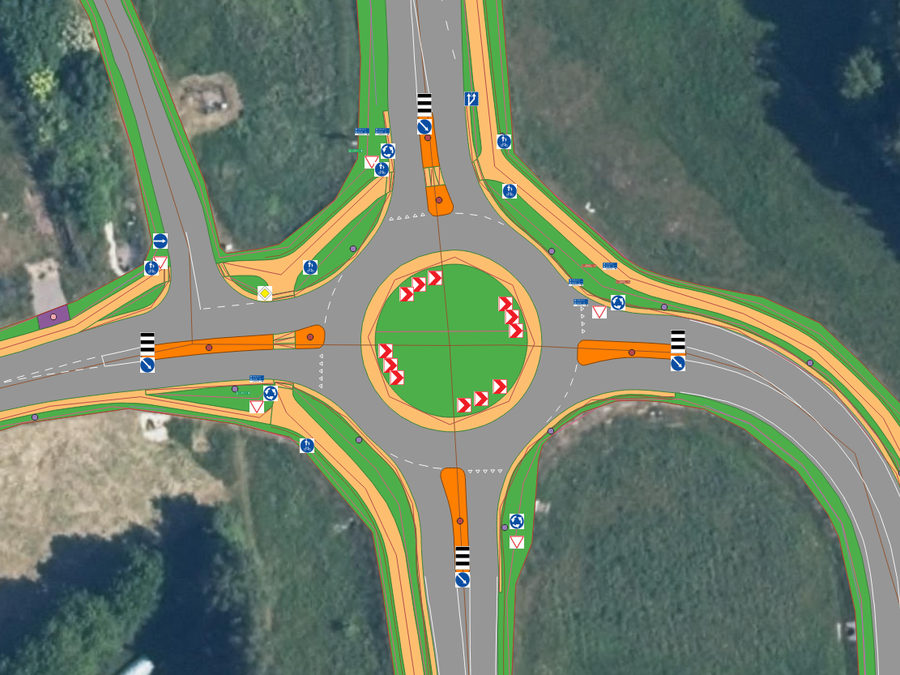

Dangų plotai ir kelio ženklai – atskiri sluoksniai, kuriuos patogu rodyti kartu.

Pavyzdžiai iš mūsų projektų.

Kam reikalingas dangų žemėlapis

Valymas ir žiemos priežiūra

Tikslūs valomų plotų kiekiai sutartims ir jų kontrolei.

Remontas ir asfaltavimas

Dangų plotai pagal rūšį remonto kiekiams ir sąmatoms.

Finansavimo paraiškos

Pagrįsti kiekiai investicijų projektams.

Turto apskaita

Šaligatvių, takų ir aikštelių plotai pagal gatves kelių turto vertinimui.

Projektavimas

Žemėlapis – pagrindas tolesniems projektams ir topografiniams planams.

Pėsčiųjų infrastruktūra

Šaligatvių ir takų tinklas su plotais ir danga.

Kaip sudaromas dangų žemėlapis

1

Suderiname klases

Suderiname plotų klasifikaciją ir sluoksnių struktūrą; jei turite savo – naudojame ją.
2

Važiuojame

Trimble MX60 užfiksuoja visą gatvės juostą – iki sklypų ribų ar pastatų.
3

Braižome plotus

Ribas braižome pagal LiDAR taškų debesį ir intensyvumo vaizdą, tipus ir dangas tiksliname panoramose.
4

Perduodame

ArcGIS sluoksniai su paruoštais stiliais ir plotų suvestinė XLSX.

Plotų klasės ir atributai

Kiekvienam plotui priskiriamas objekto tipas, dangos rūšis, plotas ir kelio ar gatvės pavadinimas.

Dangų žemėlapio klasės ir plotų suvestinės pavyzdys

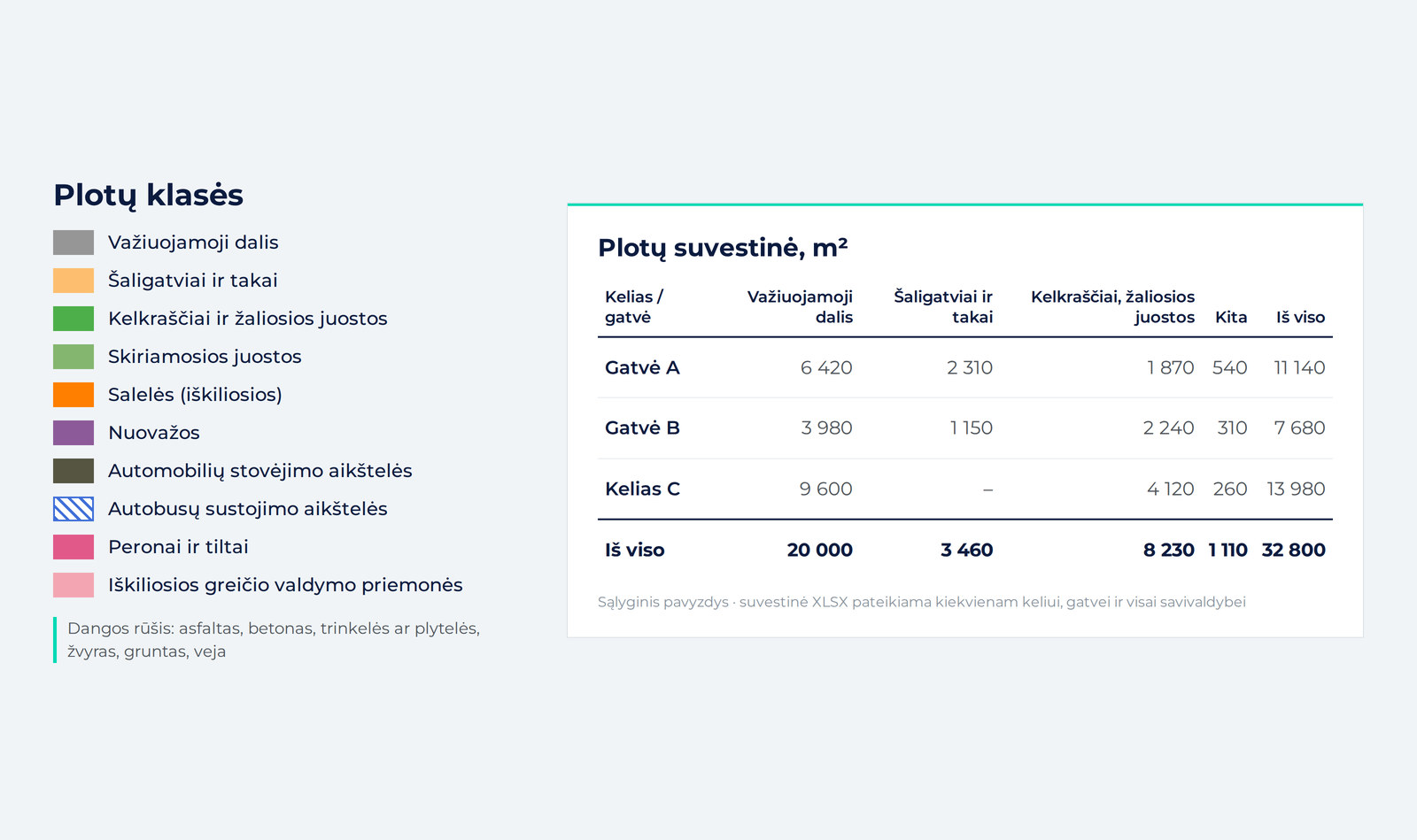

Vizualizacija: dangų žemėlapio klasės ir plotų suvestinės pavyzdys (skaičiai sąlyginiai).

Tipas

10 plotų klasių
Važiuojamoji dalis, šaligatviai ir takai, kelkraščiai ir žaliosios juostos, skiriamosios juostos, salelės, nuovažos, automobilių stovėjimo aikštelės, autobusų sustojimo aikštelės, peronai ir tiltai, iškiliosios greičio valdymo priemonės.
Klasifikacija

Danga

dangos rūšis
Asfaltas, betonas, trinkelės ar plytelės, žvyras, gruntas, veja.
Pagal panoramas

m²

plotas
Kiekvienam plotui ir suvestinėje – pagal tipą ir dangą kiekvienam keliui, gatvei ir visai savivaldybei.
XLSX

Kodėl plotai, o ne linijos?

Linijinis dangų žemėlapis parodo tik tai, kokia danga yra gatvėje, bet ne tai, kiek jos yra. Plotiniame žemėlapyje kiekvienas elementas turi tikslias ribas, todėl plotai sumuojami pagal tipą, dangą ar gatvę – tiesiai sutartims ir sąmatoms.

Dangos būklės (duobių, plyšių, provėžų) vertinimas į dangų žemėlapį neįeina. Susijusios paslaugos: horizontaliojo ženklinimo inventorizacija ir LiDAR taškų debesis.

Paslaugų paketai

Važiuojamoji dalis ir kelkraščiai

Pagrindiniai plotai: važiuojamoji dalis, kelkraščiai, nuovažos, autobusų sustojimo aikštelės ir tiltai.
Keliams už gyvenviečių

Visa gatvės juosta

Rekomenduojamas
Visi elementai iki sklypų ribų ar pastatų: važiuojamoji dalis ir kelkraščiai, taip pat šaligatviai, takai, salelės, skiriamosios juostos, aikštelės, peronai ir iškiliosios greičio valdymo priemonės.
Gyvenviečių gatvėms

Gatvės juosta ir ženklinimas

Visa gatvės juosta ir horizontaliojo ženklinimo duomenų bazė (atskiras rinkinys, užsakomas kartu) – visas gatvės paviršius vienoje sistemoje.
Priežiūros ir remonto sąmatoms

Kiekvienam plotui – dangos rūšis ir plotas m², suvestinė XLSX – visuose paketuose. Kaina skaičiuojama už kilometrą; gyvenviečių gatvėse ji didesnė nei užmiesčio keliuose.

Nežinote, kurį paketą rinktis?

Atsiųskite gatvių ir kelių sąrašą – patarsime, kokios detalės jums reikia, ir parengsime pasiūlymą. Biudžetui atsiunčiame orientacinių kainų lapą, rengiantiems pirkimą – ir techninės specifikacijos pavyzdį.

Gauti pasiūlymą

arba skambinkite +370 600 17867

Ką gaunate

  • Plotiniai ArcGIS sluoksniai (FileGDB) su paruoštais stiliais; pageidaujant – GPKG ar SHP
  • Kiekvienam plotui: tipas, dangos rūšis, plotas m², kelio ar gatvės pavadinimas ir numeris
  • Koordinatės LKS-94
  • Suvestinė XLSX: plotai pagal tipą ir dangą kiekvienam keliui, gatvei ir visai savivaldybei
  • Savivaldybės ir kitų valdytojų keliai – atskirais sluoksniais (jei užsakoma)
  • Visi rezultatai – jūsų nuosavybė be naudojimo apribojimų

Susijusios paslaugos

Horizontaliojo ženklinimo inventorizacija

Ženklinimo linijos, perėjos ir simboliai su plotais ir būkle.

Plačiau →

Želdinių inventorizacija kelio zonoje

Medžiai ir krūmai kelio zonoje.

Plačiau →

LiDAR taškų debesis ir klasifikavimas

Taškų debesis tolesniems projektams ir topografijai.

Plačiau →

Dažniausi klausimai apie dangų žemėlapį

Dangų žemėlapis – tai plotinis GIS sluoksnis, kuriame kiekvienas kelio ar gatvės juostos elementas – važiuojamoji dalis, šaligatviai, kelkraščiai, salelės, nuovažos, aikštelės – pavaizduotas atskiru plotu su dangos rūšimi ir plotu m².

Važiuojamoji dalis, šaligatviai ir takai, kelkraščiai ir žaliosios juostos, skiriamosios juostos, salelės, nuovažos, automobilių stovėjimo ir autobusų sustojimo aikštelės, peronai ir tiltai, iškiliosios greičio valdymo priemonės. Klasifikaciją galima pritaikyti jūsų sistemai.

Ne. Dangų žemėlapis rodo elementus, jų dangą ir plotus; dangos būklės vertinimas ir konstrukcijos sluoksniai į jį neįeina. Dangos defektų duomenų bazę galima aptarti atskirai.

Ribos braižomos pagal LiDAR taškų debesį (santykinis tikslumas – centimetrinis) ir intensyvumo vaizdą, todėl plotai tinka kiekiams ir sąmatoms. Absoliutus padėties tikslumas standartinėmis GNSS sąlygomis, be kontrolinių taškų – iki 30 cm.

Dangų žemėlapio kaina skaičiuojama už kilometrą: gyvenviečių gatvėse elementų daug daugiau, todėl jose įkainis didesnis nei keliuose už gyvenviečių.

Ne. Dangų žemėlapis apima gatvės juostą iki sklypų ribų ar pastatų; kiemų ir sklypų vidaus teritorijų plotai nebraižomi.

Ne, tai atskiri rinkiniai – horizontaliojo ženklinimo ir kelio ženklų duomenų bazės. Juos galima užsakyti kartu su dangų žemėlapiu.

ArcGIS FileGDB su paruoštais stiliais (pageidaujant – GeoPackage ar Shapefile) ir suvestinė XLSX.

Dangų žemėlapis – didžiausia apdorojimo apimtis iš visų rinkinių. Pavyzdžiui, rajono kelių tinklui gyvenviečių gatvių žemėlapis pateikiamas per ~27, o kelių už gyvenviečių – per ~33 savaites nuo sutarties; rezultatus perduodame dalimis, pirmiausia – miestų ir miestelių gatves.
