Kelių infrastruktūros objektų inventorizacija

Kelių infrastruktūros objektų inventorizacija: greičio kalneliai, stotelės, atitvarai ir kiti objektai

Kelių infrastruktūros objektų inventorizacija – tai pasirinktų kelio objektų surašymas į GIS duomenų bazę su tipu, padėtimi, būkle ir nuotrauka. Pavyzdžiui, greičio mažinimo kalnelių (vadinamųjų „gulinčių policininkų“) bazė rodo, kur įrengtos priemonės, kokios jų konstrukcijos ir būklė; iš to paties važiavimo galima išskirti ir autobusų stoteles, atitvarus, šulinių dangčius ar pralaidas.

Objektus atpažįstame 360° panoramose ir LiDAR taškų debesyje, surinktuose sistema Trimble MX60, o duomenų bazės struktūrą suderiname su jumis. Inventorizaciją galima derinti su kelio ženklų ir horizontaliojo ženklinimo bazėmis – visos eismo organizavimo techninės priemonės vienoje sistemoje.

  • Greičio mažinimo kalneliai ir iškiliosios perėjos
  • Stotelės, atitvarai, šuliniai – pagal jūsų sąrašą
  • Tipas, būklė, nuotrauka, nuoroda į panoramą
  • SHP, GPKG ar FileGDB, LKS-94

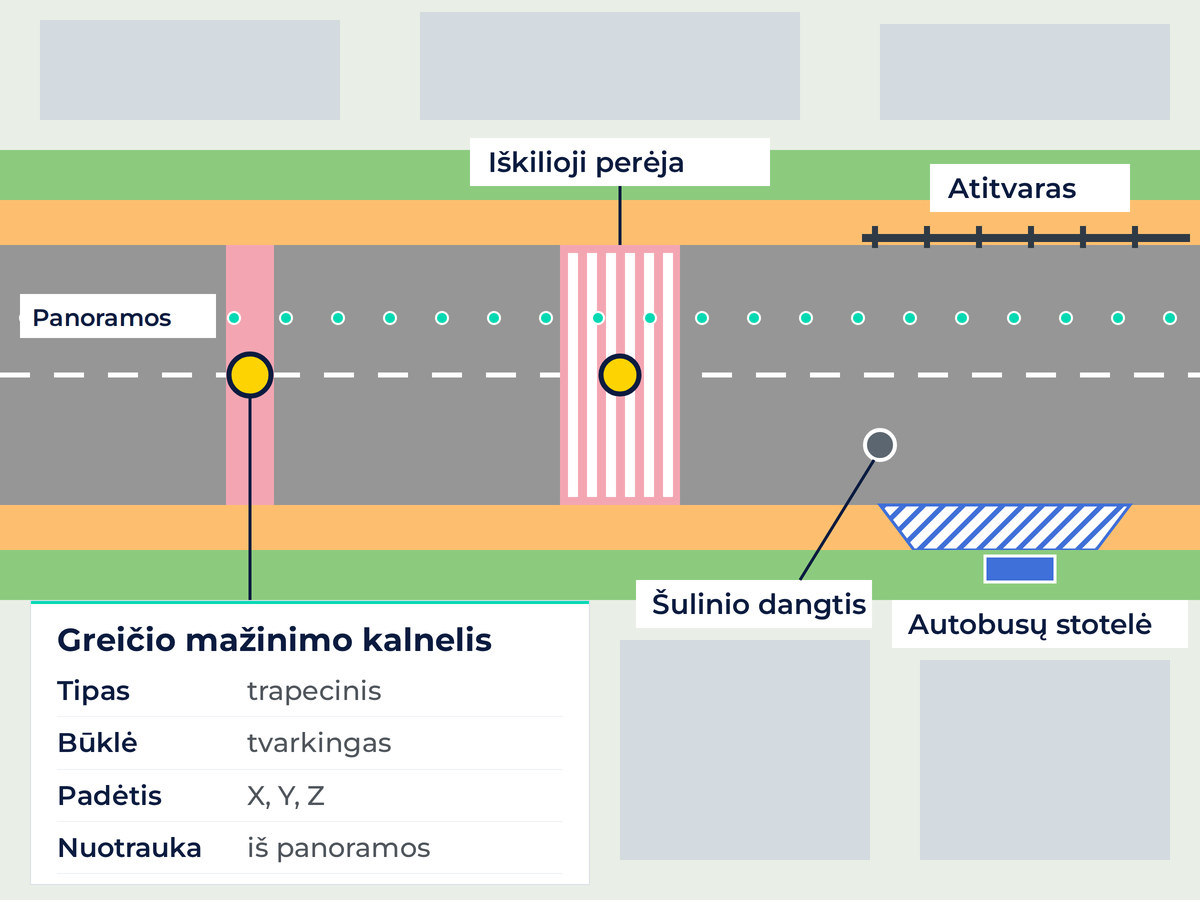

Kelių infrastruktūros objektų inventorizacija: greičio mažinimo kalnelis, perėja, stotelė ir atitvaras GIS sluoksniuose
Vizualizacija: kelio objektai GIS sluoksniuose ir greičio mažinimo kalnelio įrašas.
Ką gausite
Pasirinktų objektų GIS sluoksnius su tipu, padėtimi, būkle, nuotrauka ir nuoroda į panoramą.
Kaina
Įkainis už peržiūrimų atkarpų km – nepriklauso nuo objektų skaičiaus.
Terminas
Pavyzdžiui, greičio kalnelių bazė rajono kelių tinklui – per ~15 sav. nuo sutarties.
Ką pateikiate
Objektų ir kelių sąrašą; jei turite – esamų sluoksnių struktūrą.

Kam reikalinga kelių infrastruktūros objektų inventorizacija

Eismo saugumas

Greičio mažinimo priemonių vietos ir būklė remontui ir naujų priemonių planavimui.

Gyventojų skundai

Greitai patikrinate, kur ir kokia priemonė įrengta, ir pamatote ją panoramoje.

Viešasis transportas

Autobusų stotelių ir sustojimo aikštelių sąrašas su vieta ir nuotrauka.

Kelio priežiūra

Atitvarų, pralaidų ir šulinių dangčių vietos priežiūros darbams.

Eismo organizavimo schemos

Kalneliai, ženklai ir ženklinimas – viena eismo organizavimo priemonių sistema.

Turto apskaita

Kelių infrastruktūros objektų kiekiai pagal kelius ir seniūnijas.

Kaip vyksta kelių infrastruktūros objektų inventorizacija

1

Sudarome objektų sąrašą

Kartu nusprendžiame, kuriuos objektus ir atributus įtraukti; objektus grupuojame į taškinius, linijinius ir plotinius.
2

Važiuojame

Trimble MX60 užfiksuoja panoramas kas 5 m ir LiDAR taškų debesį.
3

Identifikuojame

Peržiūrime visas atkarpas panoramose ir taškų debesyje, kiekvieną rastą objektą aprašome.
4

Perduodame

GIS sluoksniai (SHP, GPKG ar FileGDB, LKS-94) su nuotraukomis ir nuorodomis į panoramas.

Greičio mažinimo kalnelių duomenų bazė

Pavyzdys, kaip aprašomas objektas: greičio mažinimo kalnelis – taškas važiuojamosios dalies ašyje su atributais.

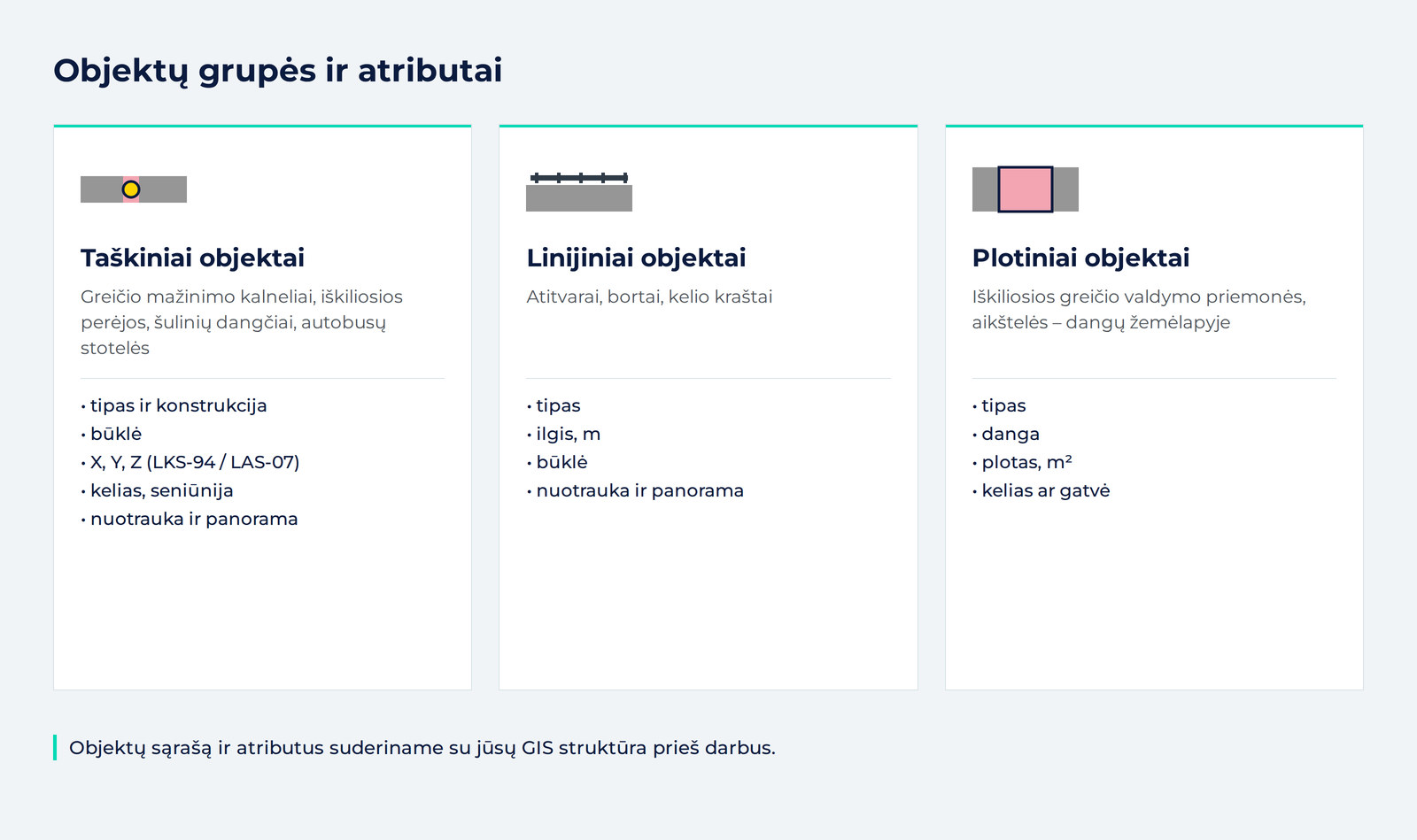

Kelio objektų tipai – taškiniai, linijiniai ir plotiniai – ir jų atributai
Vizualizacija: objektų grupės ir jų atributai.

Tipas

konstrukcija
Asfaltinis ar trapecinis kalnelis, iškilioji pėsčiųjų perėja, montuojami guminiai moduliai ar kita.
Atributas

Būklė

tvarkingas, apgadintas, deformuotas
Pažymima ir tai, jei trūksta modulių; kartu – nuotraukos iškarpa ir fiksavimo data.
Atributas

X, Y, Z

padėtis ir kelias
Taškas važiuojamosios dalies ašyje (LKS-94 / LAS-07), kelio kodas, pavadinimas ir seniūnija pagal jūsų sąrašą.
Atributas

Kalnelių geometrija (ilgis, plotis, aukštis) nematuojama; jei jos reikia, aptariame atskirai.

Kodėl iš mobiliojo skenavimo?

Kai kelių tinklas nuskenuotas, kiekvieną naują objektų sluoksnį galima parengti be papildomų lauko darbų – užtenka peržiūrėti tas pačias panoramas ir taškų debesį. Todėl objektų sąrašą verta sudaryti iki galutinio rezultatų priėmimo, kol neapdoroti duomenys dar saugomi.

Iškiliųjų greičio valdymo priemonių plotai pateikiami ir dangų žemėlapyje. Visos mobilaus skenavimo paslaugos – vienoje vietoje.

Paslaugų paketai

Greičio mažinimo priemonės

Kalneliai, iškiliosios perėjos ir guminiai moduliai: tipas, padėtis, būklė, nuotrauka ir nuoroda į panoramą.
Eismo saugumui

Eismo saugumo objektai

Rekomenduojamas
Greičio mažinimo priemonės, autobusų stotelės ir atitvarai – su tipu, vieta ir nuotrauka; atitvarams – ilgis.
Priežiūrai ir eismo organizavimui

Jūsų objektų sąrašas

Bet kurie nuo kelio matomi objektai pagal jūsų sąrašą – šulinių dangčiai, pralaidos, bortai, dangos defektai ir kt.; struktūra derinama individualiai.
Pagal poreikį

Kaina skaičiuojama už peržiūrimų atkarpų kilometrą ir nuo faktinio objektų skaičiaus nepriklauso.

Nežinote, kurį paketą rinktis?

Atsiųskite objektų sąrašą ir kelių sąrašą – suderinsime atributus ir parengsime pasiūlymą. Biudžetui atsiunčiame orientacinių kainų lapą, rengiantiems pirkimą – ir techninės specifikacijos pavyzdį.

Gauti pasiūlymą

arba skambinkite +370 600 17867

Ką gaunate

  • Objektų sluoksniai: taškai, linijos ar plotai – SHP, GPKG ar FileGDB
  • Atributai: tipas, konstrukcija, būklė, kelias, seniūnija
  • Nuotraukų iškarpos ir nuorodos į 360° panoramas su data
  • Koordinatės LKS-94, aukščiai LAS-07
  • Užstotų objektų žymos
  • Struktūra pagal jūsų GIS sistemą

Susijusios paslaugos

Kelio ženklų inventorizacija

Vertikalieji kelio ženklai su KET kodais ir atramomis.

Plačiau →

Horizontaliojo ženklinimo inventorizacija

Perėjos, linijos ir simboliai su plotais ir būkle.

Plačiau →

Kelių ir gatvių dangų žemėlapis

Važiuojamosios dalies ir iškiliųjų priemonių plotai.

Plačiau →

Dažniausi klausimai apie kelių infrastruktūros objektų inventorizaciją

Visus nuo kelio matomus objektus: greičio mažinimo kalnelius ir iškiliąsias perėjas, autobusų stoteles, atitvarus, šulinių dangčius, pralaidas, bortus ir kt. Objektų sąrašą ir atributus suderiname prieš darbus.

Asfaltiniai ir trapeciniai kalneliai (vadinamieji „gulintys policininkai“), iškiliosios pėsčiųjų perėjos ir montuojami guminiai moduliai.

Tipas ir konstrukcija, padėtis (taškas važiuojamosios dalies ašyje, X, Y, Z), kelio kodas, pavadinimas ir seniūnija, būklė (tvarkingas, apgadintas, deformuotas, trūkstami moduliai), nuotraukos iškarpa, nuoroda į 360° panoramą ir fiksavimo data.

Ne – kalneliai pateikiami kaip taškai su tipu ir būkle. Geometrijos (ilgio, pločio, aukščio) matavimą galima aptarti atskirai.

Greičio mažinimo priemonės įrengiamos asfaltuotose gatvėse, todėl jų bazė rengiama asfaltuotoms atkarpoms; kitiems objektams apimtį suderiname pagal poreikį.

Kelių infrastruktūros objektų inventorizacijos kaina skaičiuojama už peržiūrimų atkarpų kilometrą ir nepriklauso nuo faktinio objektų skaičiaus – peržiūrimos visos atkarpos, o kiekvienas rastas objektas aprašomas.

Taip, iki galutinio rezultatų priėmimo; po jo neapdoroti skenavimo duomenys ištrinami.

SHP, GPKG ar FileGDB; koordinatės LKS-94, aukščiai LAS-07. Struktūrą suderiname su jūsų GIS sistema.

Ne – sistema fiksuoja tik matomus paviršius. Todėl skenuojame be sniego, esant sausai dangai, o užstotos vietos pažymimos.
