Pastatų skenavimas 3D lazeriniu skeneriu: tiksli esama būklė projektavimui, renovacijai ir statybai
Nuskenuojame pastatą iš vidaus ir išorės 3D lazeriniu skeneriu Trimble X9 ir, kur reikia, dronu. Rezultatas – sujungtas taškų debesis, kuriame kiekvieno paviršiaus padėtis žinoma ±2–3 mm tikslumu. Iš jo parengiame aukštų planus, pjūvius ir fasadų brėžinius arba 3D/BIM modelį.
Terra Modus pastatus skenuoja nuo 2007 m.: daugiabučius renovacijai, administracinius ir pramoninius pastatus, kultūros paveldo objektus. Matuojame nestabdydami pastato veiklos, o dideliems objektams dirbame dviem skeneriais. Skenavimo metu pastatas nėra liečiamas, todėl metodas tinka ir saugomiems objektams.
- Taškų debesis ±2–3 mm tikslumu – E57, LAS, RCP formatais
- Aukštų planai, pjūviai, fasadai – DWG, PDF
- 3D/BIM modelis – RVT, IFC, pasirinktu LOD 200, 300 arba 400
- Skenavimas per 1–3 dienas, rezultatai per kelias dienas ar savaites pagal apimtį

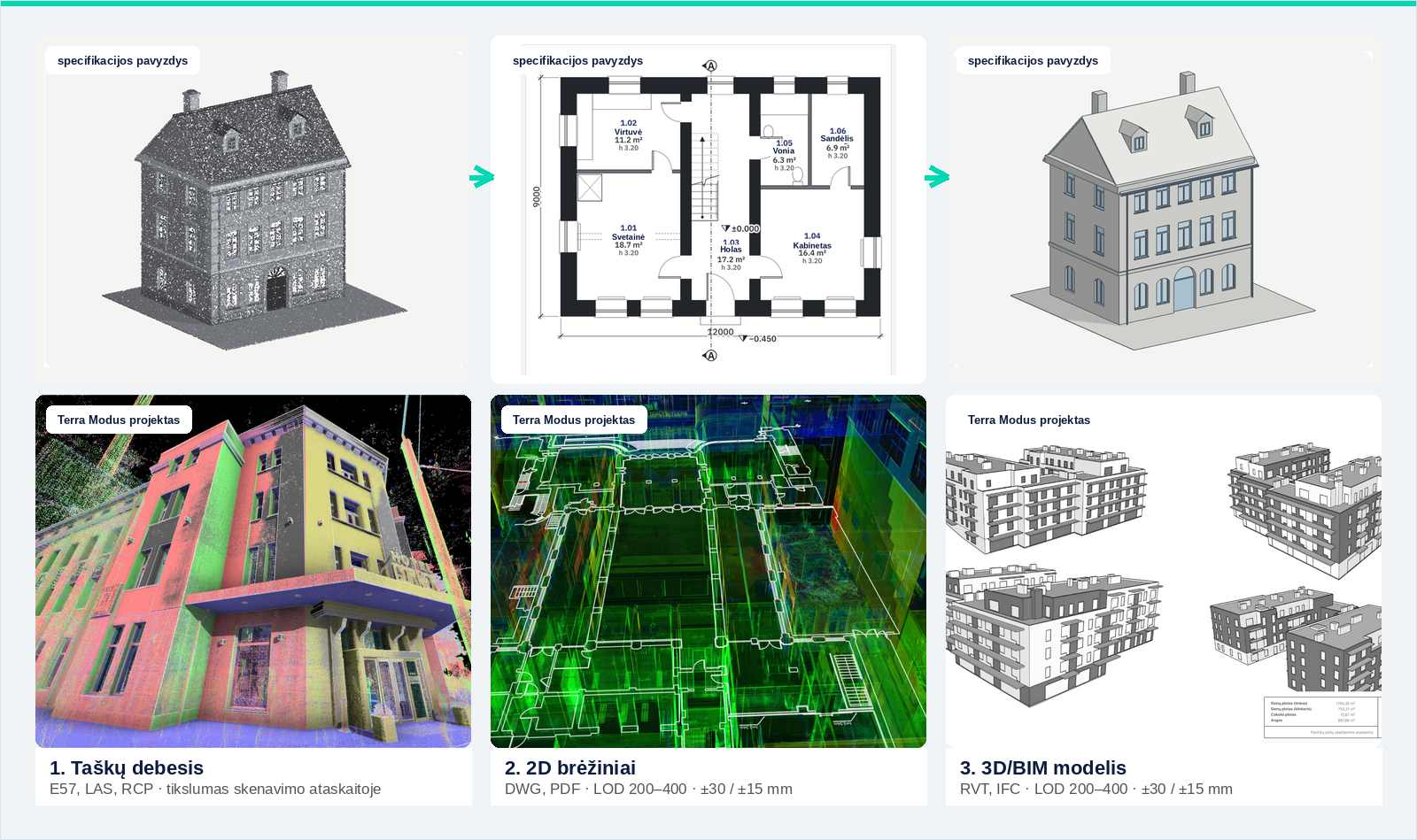

Kaip atrodo pastato skenavimo rezultatai

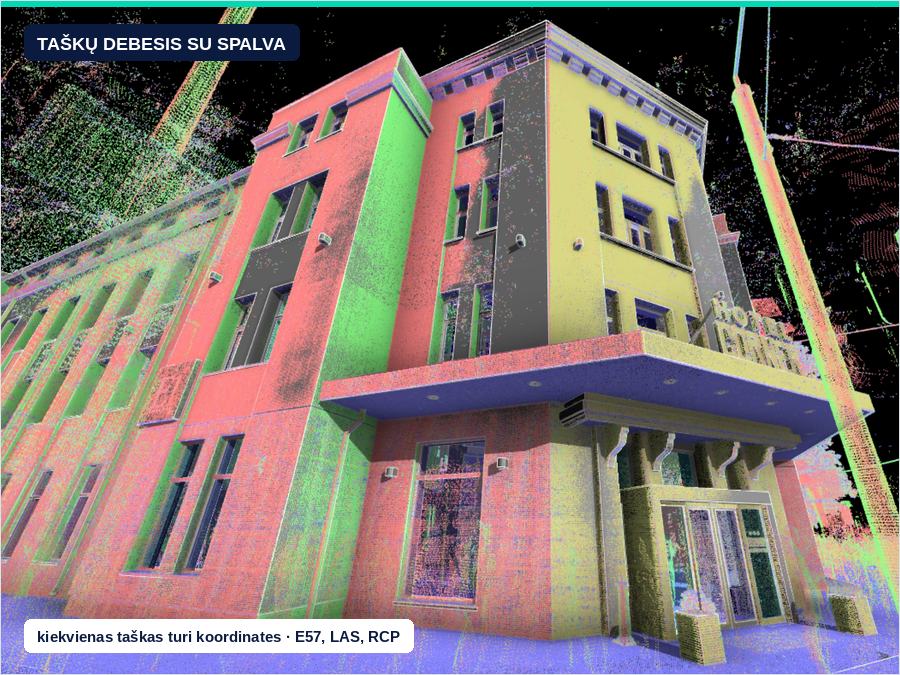

Taškų debesis
Milijonai išmatuotų taškų su spalva. Jame matuojami atstumai, plotai, aukščiai ir nuokrypiai bet kurioje pastato vietoje.

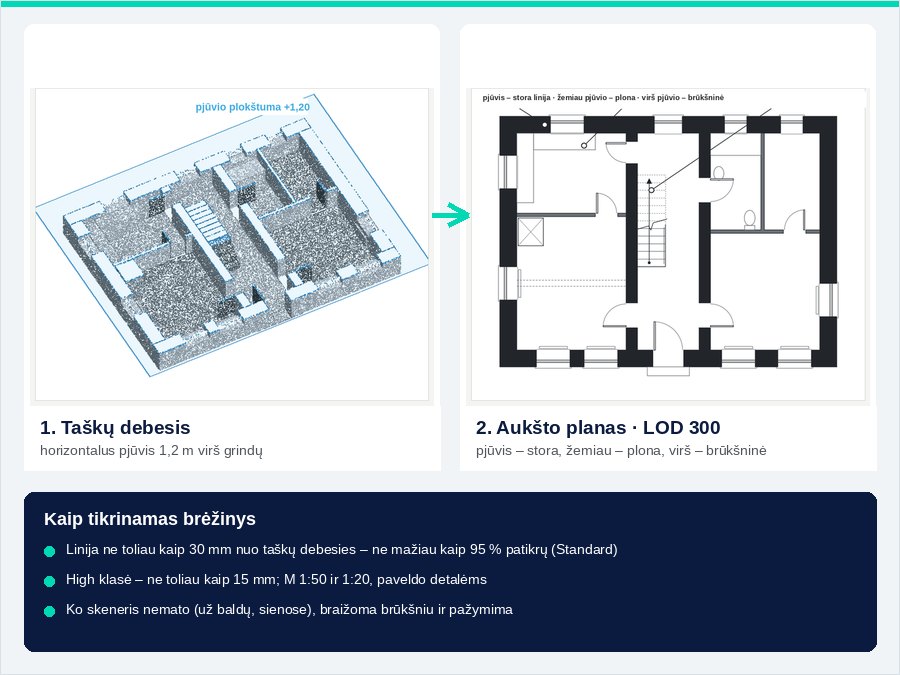

2D brėžiniai
Aukštų planai, pjūviai ir fasadai M 1:200–1:20 iš taškų debesies – projektavimui, renovacijai, plotų skaičiavimui. Linija nuo debesies nukrypsta ne daugiau kaip ±30 mm (Standard) arba ±15 mm (High).
BIM modelis
Esamos būklės 3D/BIM modelis Revit ar IFC formatu sutartu detalumo lygiu LOD 200, 300 arba 400, paruoštas projektuotojams ir rangovams.
Kam tinka
Renovacijai ir rekonstrukcijai
Kai senų brėžinių nėra arba jie neatitinka tikrovės – projektuotojas gauna tikslią esamą būklę.
Daugiabučių atnaujinimui
Fasadų plotai, angos ir deformacijos iš vieno skenavimo – sąmatoms ir projektui.
Kultūros paveldui
Bekontaktis būklės fiksavimas prieš tvarkybos darbus; iš tų pačių duomenų – detalūs brėžiniai.
Pramonės pastatams
Konstrukcijos, vamzdynai ir įranga vienoje koordinačių sistemoje naujai įrangai suplanuoti.
NT valdytojams
Tikslūs patalpų plotai ir skaitmeninė pastato dokumentacija nuomai, pardavimui, valdymui.
Statybos rangovams
Esama būklė prieš darbus ir atliktų darbų patikra pagal projektą tuo pačiu metodu.
Kaip dirbame
Užduotis ir pasiūlymas
Atsiunčiate adresą, plotą ar aukštų skaičių, turimus planus ir tikslą. Per 1–2 darbo dienas gaunate pasiūlymą su apimtimi ir terminu.
Skenavimas objekte
Skeneris statomas kas 5–15 m, dronas fotografuoja stogus ir fasadus. Vidutinio pastato skenavimas trunka 1–3 dienas, veiklos stabdyti nereikia.
Taškų debesies apdorojimas
Stotis sujungiame, patikriname sujungimo tikslumą, išvalome judančius objektus ir susiejame su LAS07 koordinačių sistema arba jūsų reperiu.
Rezultatai ir perdavimas
Pagal paketą perduodame taškų debesį, brėžinius ar BIM modelį. Su rezultatais gaunate skenerio sertifikatą ir trumpą metodikos aprašą.

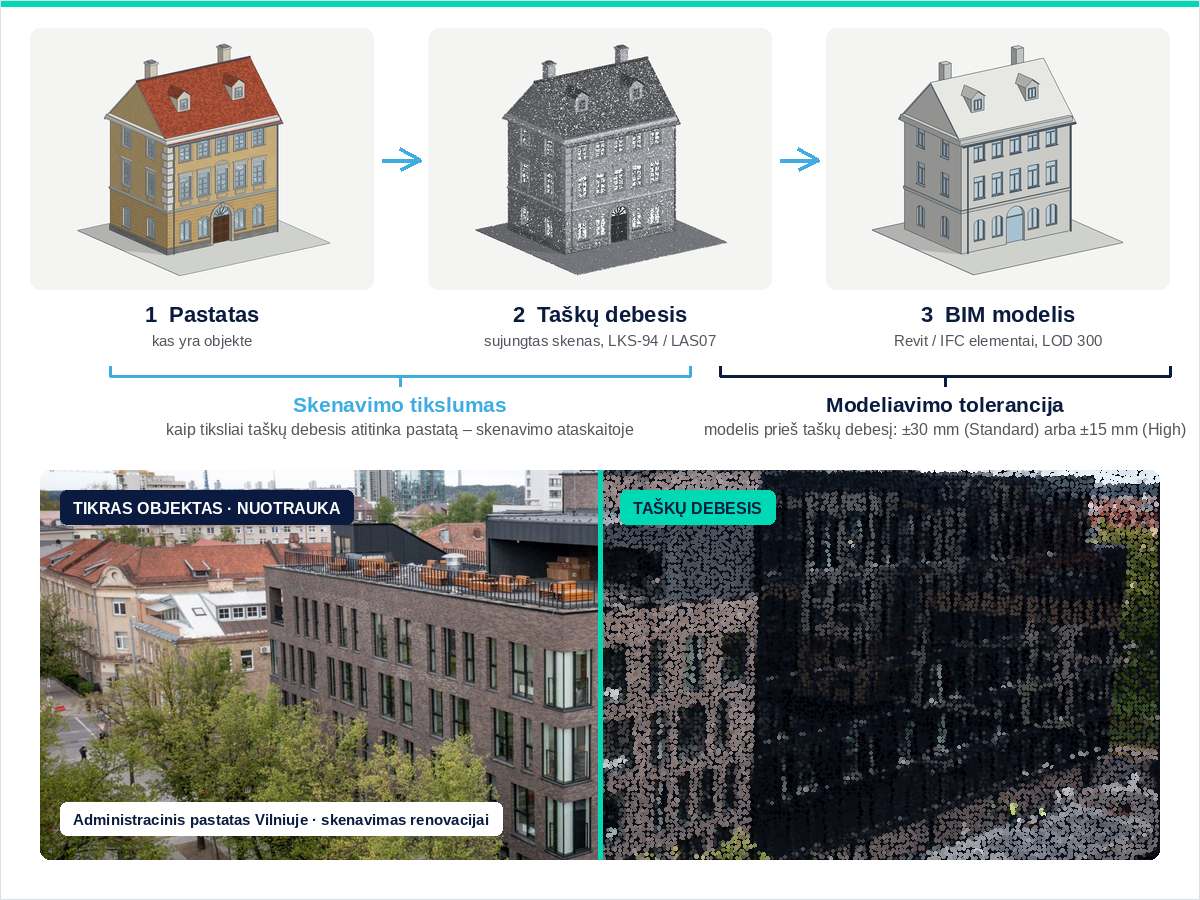

Trys rezultatų lygiai iš vieno skenavimo
Skenuojame visada tuo pačiu tikslumu, todėl rezultatą galima plėsti vėliau: nuo taškų debesies iki brėžinių ir BIM modelio be pakartotinių matavimų.
Taškų debesis
Pilna geometrija be interpretacijos. Tinka inžinieriams ir projektuotojams, kurie dirba su Revit, AutoCAD, ArchiCAD ar UNDET. Formatai: E57, LAS, RCP.
2D brėžiniai
Planai, pjūviai, fasadai pasirinktu masteliu ir detalumu. Brėžiniuose – sienos, angos, laiptai, aukščių žymės. Formatai: DWG, PDF.
3D/BIM modelis

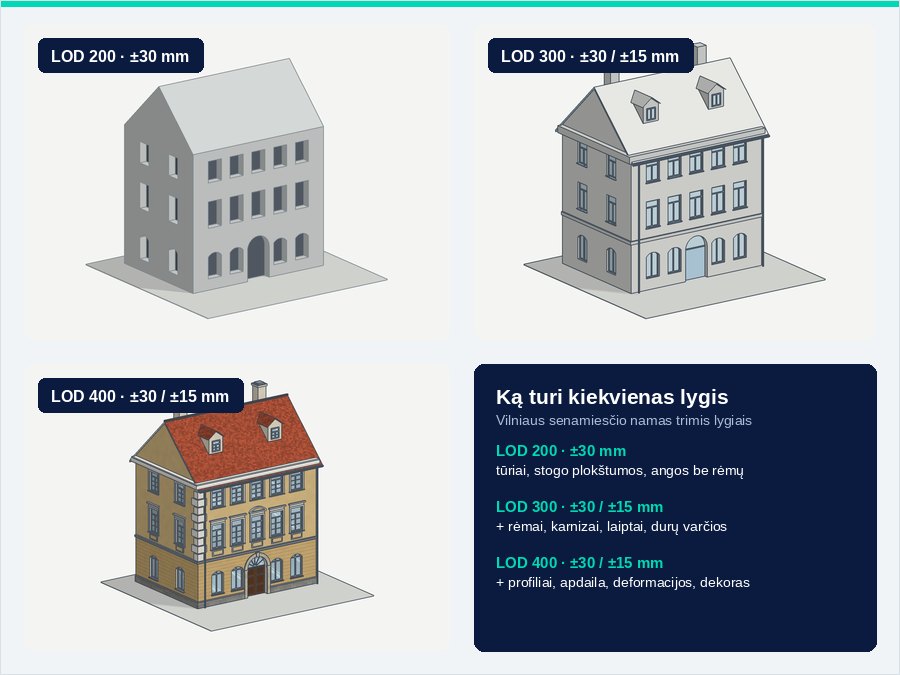

Sienos, perdangos, langai, durys, stogas kaip BIM elementai. LOD 200 – tūriai ir angos, LOD 300 – rėmai, karnizai, laiptai, LOD 400 – profiliai, apdaila, deformacijos. Modelio tolerancija taškų debesies atžvilgiu – ±30 mm (Standard) arba ±15 mm (High). Formatai: RVT, IFC.
Kodėl 3D skenavimas, o ne matavimas ruletėmis ir lazeriniu tolimačiu?
Rankiniu matavimu fiksuojami pavieniai matmenys, o nuokrypiai nuo stačių kampų ir vertikalių lieka nepastebėti. Skenavimas užfiksuoja visą pastatą vienu metu, todėl projektuotojas gali pasitikrinti bet kurį matmenį ir po metų, nevažiuodamas į objektą.
Iš tų pačių duomenų atliekame kontrolinius matavimus statybos metu, grindų lygumo matavimus, plotų skaičiavimo ataskaitas ir defektų fiksavimą.
Geodezijos ir projektavimo įmonėms galime perduoti tik sujungtą taškų debesį. Brėžinius ir modelius galite rengti patys – apmokome dirbti UNDET programine įranga.
Paslaugų paketai
Taškų debesis
3D lazerinis skenavimas, sujungtas ir išvalytas taškų debesis su spalva, susietas su LAS07 ar jūsų reperiu. E57, LAS, RCP.
Taškų debesis ir 2D brėžiniai
Paketas A ir aukštų planai, pjūviai bei fasadai sutartu masteliu ir detalumu. DWG, PDF.
Taškų debesis ir BIM modelis
Paketas A ir esamos būklės 3D/BIM modelis sutartu LOD. RVT, IFC; pagal poreikį – ir 2D brėžiniai iš modelio.
Visuose paketuose skenuojame vienodu tikslumu, todėl paketą A vėliau galima papildyti brėžiniais ar modeliu be pakartotinio skenavimo. Kainą lemia pastato plotas, aukštų skaičius, patalpų skaidymas ir pageidaujamas detalumas.
Nežinote, kurį paketą rinktis?
Parašykite pastato adresą, plotą ar aukštų skaičių ir tikslą – patarsime, kurio paketo reikia, ir parengsime pasiūlymą.
Ką gaunate
- Sujungtą taškų debesį su spalva – E57, LAS, RCP (visi paketai)
- Sujungimo tikslumo ataskaitą ir skenerio gamintojo sertifikatą – PDF (visi paketai)
- Aukštų planus, pjūvius ir fasadus – DWG, PDF (paketas B)
- Esamos būklės 3D/BIM modelį sutartu LOD – RVT, IFC (paketas C)
- Koordinates LAS07 sistemoje arba nuo jūsų nurodyto reperio
- Ortofoto fasadų ir stogo vaizdus iš drono – JPG, TIFF (pagal susitarimą)
- Peržiūros failą taškų debesiui atverti be specialios programos (pagal susitarimą)
- Patalpų plotų lentelę iš brėžinių – XLSX (pagal susitarimą)
Dažniausi klausimai
Kas yra pastatų skenavimas?
Tai pastato geometrijos matavimas 3D lazeriniu skeneriu: prietaisas per kelias minutes išmatuoja milijonus taškų aplink save, o iš kelių dešimčių ar šimtų stočių sujungiamas viso pastato taškų debesis. Jame žinoma kiekvienos sienos, angos ir konstrukcijos padėtis, todėl iš jo rengiami brėžiniai, BIM modeliai, plotų ir nuokrypių ataskaitos.
Kiek kainuoja pastato skenavimas?
Kaina priklauso nuo pastato ploto ir aukštų skaičiaus, patalpų skaidymo (daug mažų patalpų reikalauja daugiau stočių), ar skenuojamas tik vidus, tik išorė, ar abu, ir nuo rezultato – taškų debesies, brėžinių ar BIM modelio. Tikslią kainą nurodome pasiūlyme per 1–2 darbo dienas – atsiųskite adresą, plotą, turimus planus ir tikslą.
Kiek trunka pastato skenavimas?
Vidutinio administracinio ar daugiabučio pastato skenavimas objekte trunka 1–3 dienas. Taškų debesį perduodame per kelias dienas, brėžinius – paprastai per 2–4 savaites, BIM modelį – per 3–6 savaites, priklausomai nuo pastato dydžio ir detalumo. Terminą įrašome į pasiūlymą.
Kokio tikslumo yra skenavimo duomenys?
Skeneris Trimble X9 pavienius taškus matuoja kelių milimetrų tikslumu, o sujungto taškų debesies tikslumą (±2–3 mm) patikriname ir pateikiame ataskaitoje. Koordinates susiejame su LAS07 sistema GNSS imtuvu (±15–20 mm) arba su jūsų nurodytu reperiu, kai svarbūs absoliutūs aukščiai.
Ar reikia stabdyti pastato veiklą?
Ne. Skeneris nekliudo žmonėms, o judantys objektai iš taškų debesies pašalinami apdorojant. Patalpos turi būti prieinamos ir, kiek įmanoma, atlaisvintos: kur stovi baldai ar įranga, sienų ir grindų duomenų už jų nebus.
Kokius failus gausiu ir ar atsidarys mano programomis?
Taškų debesį perduodame E57, LAS arba RCP formatu – jie atsidaro Autodesk Revit, AutoCAD, ArchiCAD, Navisworks, Trimble ir UNDET programomis. Brėžiniai – DWG ir PDF, modeliai – RVT ir IFC. Jei programinės įrangos neturite, perduodame peržiūros failą arba apmokome dirbti UNDET.
Ar skenuojate ir pastato išorę, stogą, teritoriją?
Taip. Fasadus skenuojame nuo žemės, o stogus ir aukštas fasadų dalis fotografuojame dronu ir fotogrametrijos būdu sujungiame su skenavimo duomenimis. Teritoriją aplink pastatą skenuojame kartu, jei jos reikia projektui.
Ką turite pateikti prieš skenavimą?
Adresą, apytikslį plotą ir aukštų skaičių, turimus planus ar nuotraukas ir tikslą: renovacija, BIM, plotai, paveldo tvarkyba. Objekte reikia patekimo į visas patalpas ir, jei svarbūs absoliutūs aukščiai, aukščio reperio.
Ar taškų debesis tinka BIM modeliui ir kokį LOD rinktis?
Taip, esamos būklės BIM modelį rengiame tiesiai iš taškų debesies. LOD (angl. Level of Detail) – modelio detalumo lygis: LOD 200 pakanka tūriams ir koncepcijai, LOD 300 – techniniam projektui su langų rėmais, durimis, laiptais ir konstrukcijomis, LOD 400 – paveldui ir detaliam projektavimui su profiliais, apdaila ir deformacijomis. Visuose lygiuose modelis nuo taškų debesies nukrypsta ne daugiau kaip ±30 mm (Standard), o LOD 300 ir 400 galima užsakyti ir ±15 mm (High) klasę. Lygį suderiname pasiūlyme pagal jūsų projektuotojo poreikius.
Ar dirbate visoje Lietuvoje?
Taip, pastatus skenuojame visoje Lietuvoje, o pagal susitarimą – ir užsienyje. Įmonė įsikūrusi Vilniuje.
