Pastatų brėžiniai iš 3D skenavimo: aukštų planai, pjūviai ir fasadai, atitinkantys tikrovę
Parengiame esamos būklės pastato brėžinius iš taškų debesies: aukštų planus, pjūvius, fasadus ir stogo planą M 1:50–1:100. Duomenis surenkame 3D lazeriniu skenavimu, todėl brėžiniuose matyti tikrieji sienų storiai, nuokrypiai nuo vertikalės ir angų padėtys, o ne projektinės reikšmės.
Brėžinius rengiame nuo 2007 m. renovacijos ir rekonstrukcijos projektams, NT skaitmeninei inventorizacijai ir kultūros paveldo tvarkybai. Projektuotojams perduodame DWG su sluoksniais pagal jūsų standartą, valdytojams – PDF ir plotų lenteles.
- Aukštų planai, pjūviai, fasadai, stogo planas – DWG, PDF
- Masteliai M 1:50, 1:100 ar 1:200, sluoksniai pagal jūsų CAD standartą
- Patalpų plotų lentelės pagal planus – XLSX
- Šaltinis – taškų debesis ±2–3 mm tikslumu, todėl matmenis galima pasitikrinti
Kokius brėžinius rengiame

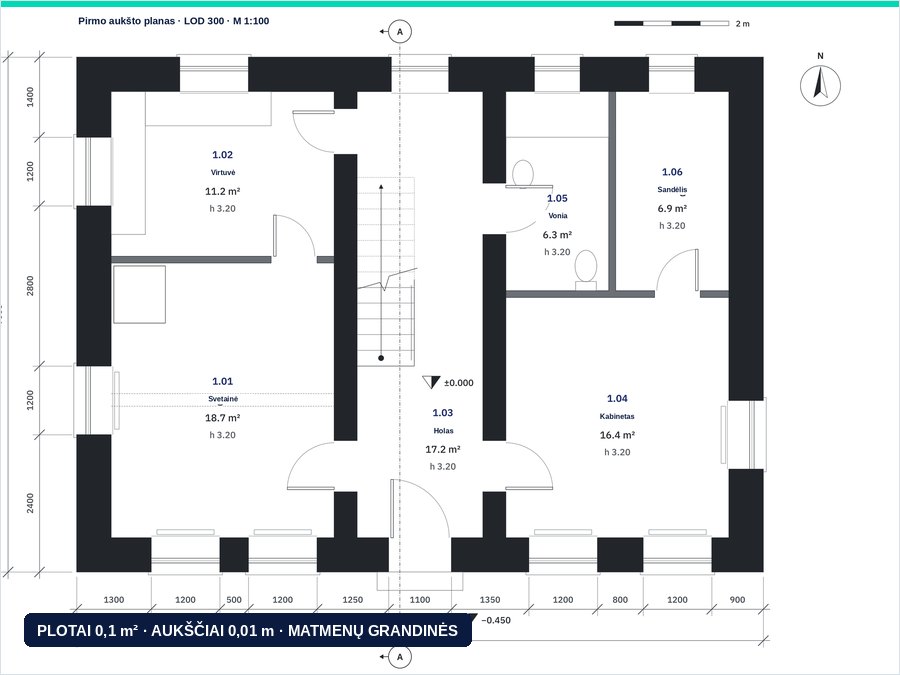

Aukštų planai
Sienos, pertvaros, angos, laiptai, patalpų numeriai ir plotai. Pjūvio aukštis – 1,2 m virš grindų arba pagal jūsų nurodymą.

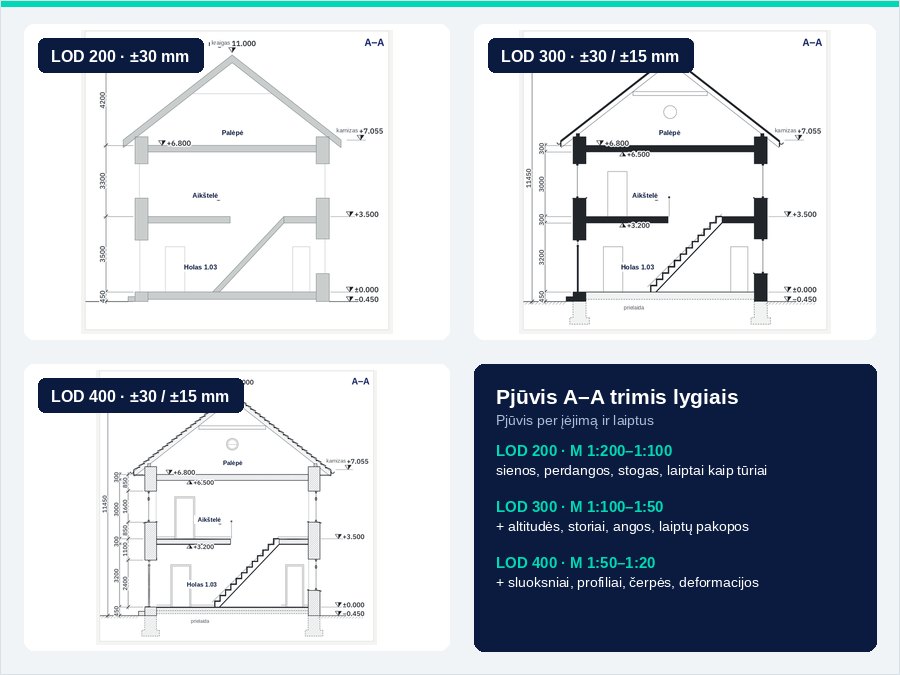

Pjūviai
Išilginiai ir skersiniai pjūviai su grindų ir lubų altitudėmis, perdangų storiais, laiptais ir stogo konstrukcija.

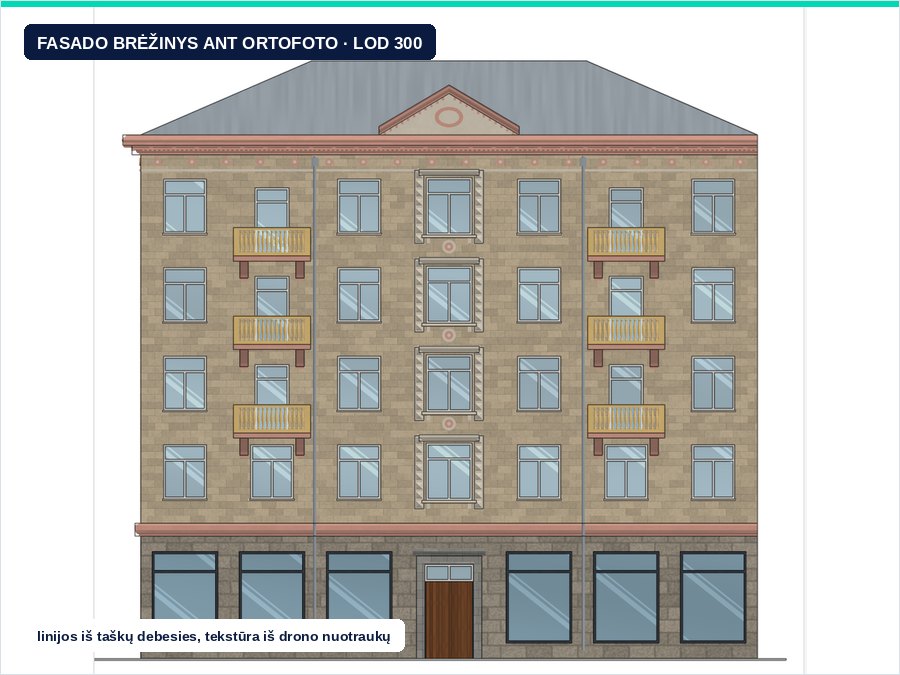

Fasadai ir stogas
Fasadų brėžiniai su angomis, karnizais ir apdailos ribomis, stogo planas su nuolydžiais ir įranga – iš skenavimo ir drono nuotraukų.
Kam tinka
Renovacijos projektams
Projektuotojas pradeda nuo tikslios esamos būklės, o ne nuo 1970-ųjų archyvinių brėžinių.
Daugiabučių administratoriams
Fasadų ir angų plotai sąmatoms, patalpų planai gyventojų susirinkimams ir rangovams.
NT valdytojams ir nuomotojams
Patalpų planai ir plotų lentelės nuomos sutartims, bendrų plotų paskirstymui.
Kultūros paveldo tvarkybai
Fasadų ir interjerų brėžiniai su detalėmis tvarkybos projektams ir fiksavimui prieš darbus.
Pramonės įmonėms
Cechų planai su įranga ir komunikacijomis naujai įrangai ar gamybos linijai suplanuoti.
Architektams ir konstruktoriams
DWG pagal jūsų sluoksnių standartą, kad brėžinius būtų galima iš karto naudoti projekte.
Kaip dirbame
Apimtis ir standartas
Suderiname, kurių brėžinių reikia, mastelį, detalumą ir CAD sluoksnių standartą. Jei brėžinius rengiate patys, galime perduoti tik taškų debesį.
Skenavimas
Pastatą nuskenuojame 3D lazeriniu skeneriu, fasadų viršų ir stogą fotografuojame dronu. Vidutiniam pastatui – 1–3 dienos objekte.

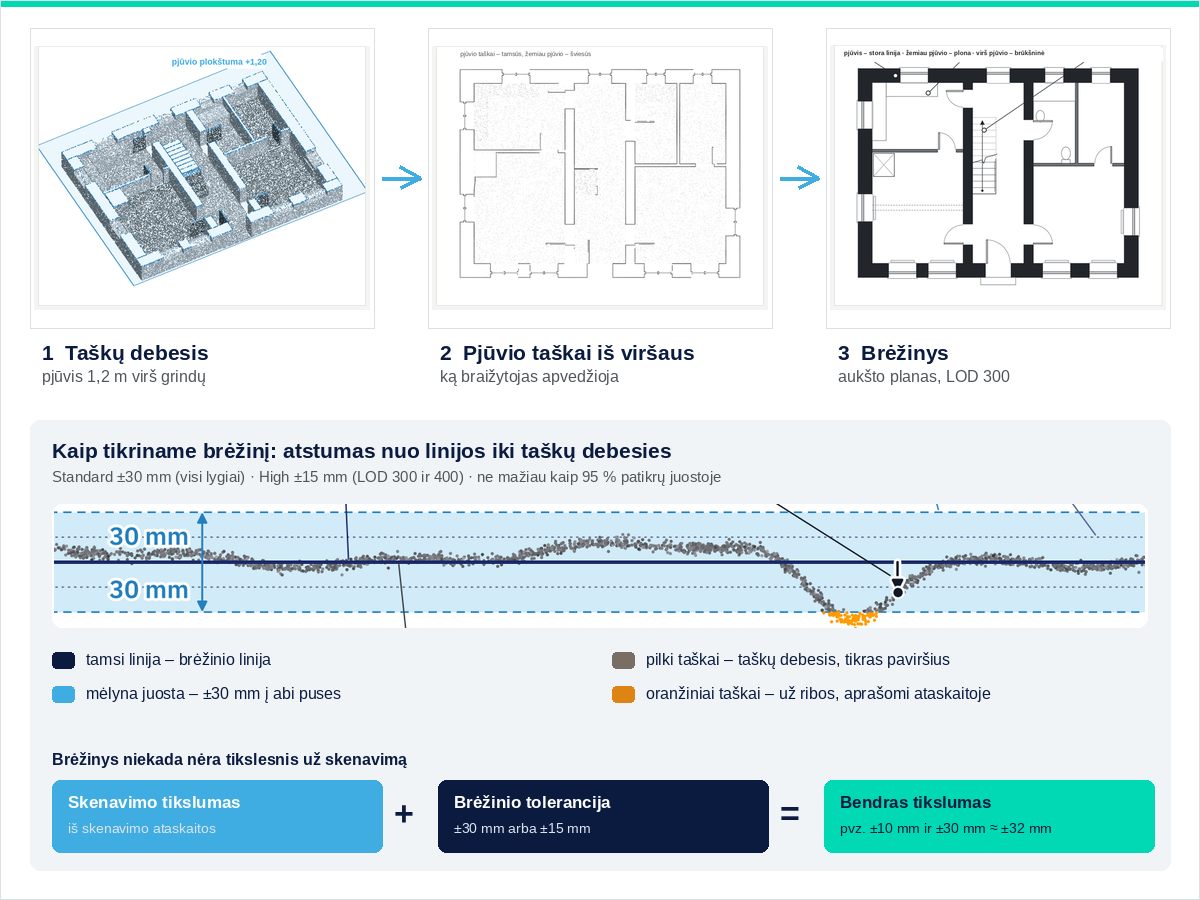

Braižymas iš taškų debesies
Brėžinius braižome tiesiai ant taškų debesies pjūvių UNDET ir AutoCAD programomis, todėl kiekvieną liniją galima patikrinti pagal matavimus.
Patikra ir perdavimas
Patikriname matmenis, plotus ir sluoksnius, perduodame DWG, PDF ir plotų lenteles. Taškų debesį paliekame jums – vėliau galima papildyti.

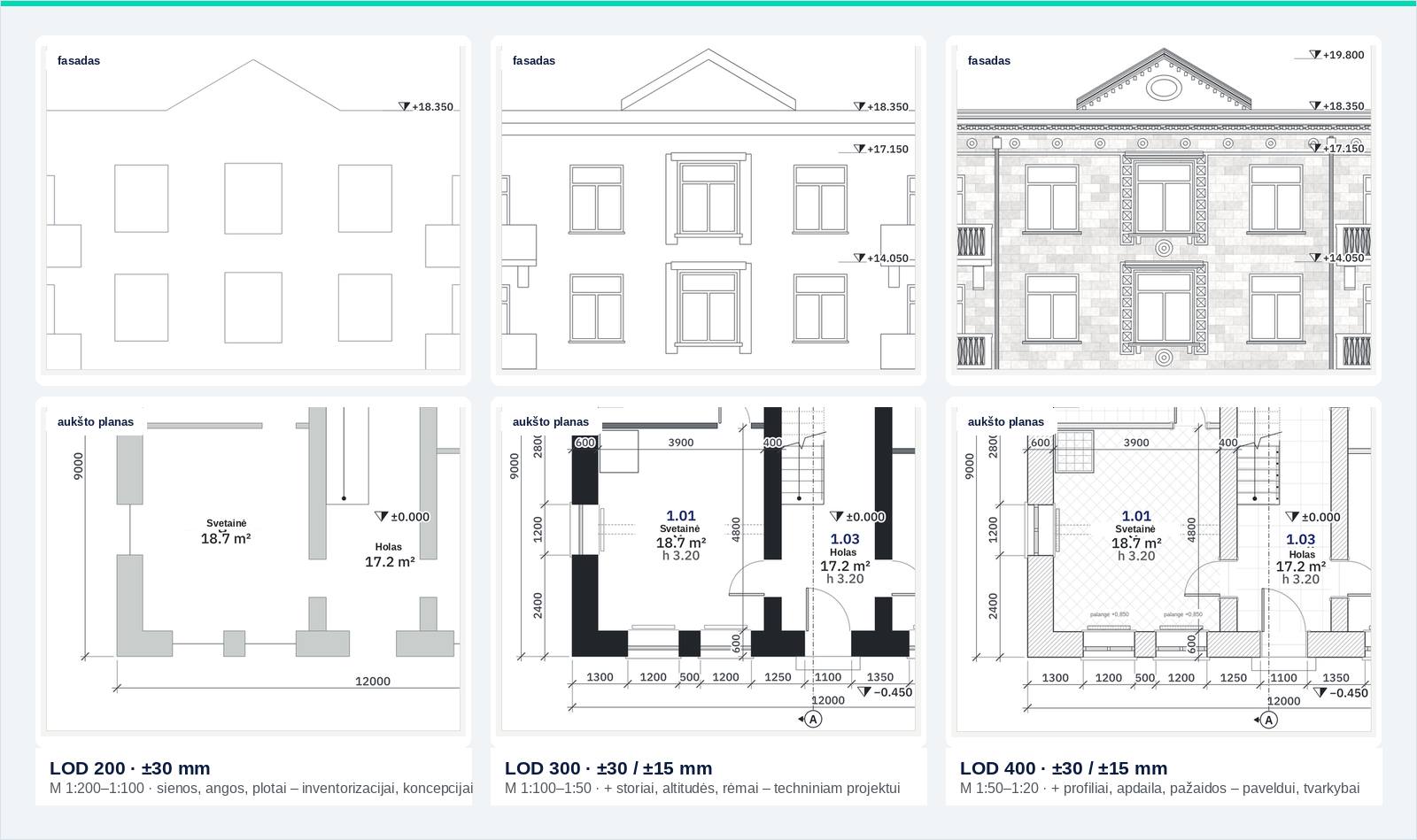

Brėžinių detalumo lygiai LOD 200, 300 ir 400
Detalumą parenkame pagal tikslą: kuo detalesnis brėžinys, tuo daugiau darbo ir tuo brangiau. Trys lygiai pagal mūsų 2D brėžinių specifikaciją padeda susitarti iš anksto; kiekviename lygyje brėžinio linija nuo taškų debesies nukrypsta ne daugiau kaip ±30 mm (Standard), o LOD 300 ir 400 galima užsakyti ±15 mm (High).
LOD 200 · ±30 mm
Sienos, angos, laiptai, patalpų plotai. M 1:200–1:100. Tinka inventorizacijai, plotams ir koncepcijai.
LOD 300 · ±30 / ±15 mm
Papildomai – sienų storiai, altitudės, langų ir durų skaidymas, radiatoriai, komunikacijų stovai. M 1:100–1:50. Tinka techniniam projektui.
LOD 400 · ±30 / ±15 mm
Papildomai – karnizai, profiliai, apdailos ribos, deformacijos ir pažaidos. M 1:50–1:20. Tinka paveldo tvarkybos projektams ir fiksavimui.
Kodėl brėžiniai iš skenavimo, o ne iš archyvo ar rankinių matavimų?
Archyviniai brėžiniai rodo, kaip pastatas buvo suprojektuotas, o ne kaip pastatytas ir perstatytas. Rankiniai matavimai fiksuoja pavienius matmenis ir dažnai praleidžia nuokrypius nuo stačių kampų. Brėžinys iš taškų debesies atitinka tikrovę, o abejotiną vietą galima pasitikrinti pačiame debesyje be pakartotinio vizito.
Jei reikia tik plotų, siūlome plotų skaičiavimo ataskaitas; jei reikia detalios paveldo dokumentacijos – fotogrametrinių apmatavimų brėžinius; jei projektuojate BIM aplinkoje – 3D/BIM modelį vietoj 2D brėžinių arba kartu su jais.
Turimus popierinius ar PDF brėžinius galime suvektorizuoti į DWG – žr. vektorizavimo paslaugas.
Paslaugų paketai
Aukštų planai
Skenavimas ir visų aukštų planai LOD 200 arba LOD 300 detalumu, patalpų plotų lentelė. DWG, PDF, XLSX.
Planai, pjūviai ir fasadai
Paketas A, 2–4 pjūviai ir visi fasadai LOD 300 detalumu, stogo planas iš drono duomenų. DWG, PDF.
Paveldo komplektas
Paketas B LOD 400 detalumu, pagal poreikį ±15 mm (High) klase: profiliai, apdailos ribos, pažaidos, interjerų išklotinės, ortofoto fasadai. DWG, PDF, TIFF.
Taškų debesį skenuojame vienodu tikslumu visuose paketuose, todėl vėliau galima užsakyti papildomus brėžinius be naujo skenavimo. Kainą lemia pastato dydis, brėžinių skaičius ir detalumas.
Nežinote, kurį paketą rinktis?
Parašykite pastato adresą, aukštų skaičių ir kam reikalingi brėžiniai – patarsime detalumą ir parengsime pasiūlymą.
Ką gaunate
- Aukštų planus su patalpų numeriais ir plotais – DWG, PDF (visi paketai)
- Patalpų plotų lentelę – XLSX (visi paketai)
- Pjūvius su altitudėmis ir perdangų storiais – DWG, PDF (paketai B, C)
- Fasadų brėžinius ir stogo planą – DWG, PDF (paketai B, C)
- Ortofoto fasadų vaizdus iš drono – TIFF, JPG (paketas C)
- Sluoksnius pagal jūsų CAD standartą arba Terra Modus standartą su aprašu
- Taškų debesį, iš kurio braižyta – E57, LAS, RCP (pagal susitarimą)
- Skenavimo tikslumo ataskaitą – PDF (visi paketai)
Dažniausi klausimai
Kas yra esamos būklės pastatų brėžiniai?
Tai brėžiniai, kurie rodo pastatą tokį, koks jis yra matavimo dieną: tikruosius sienų storius, angų padėtis, aukščius ir nuokrypius. Rengiame juos iš 3D lazerinio skenavimo taškų debesies, todėl kiekvieną liniją galima patikrinti pagal matavimus.
Kiek kainuoja pastato brėžiniai?
Kaina priklauso nuo pastato ploto ir aukštų skaičiaus, brėžinių rinkinio (tik planai ar ir pjūviai su fasadais) ir detalumo lygio. Didžiausią dalį sudaro braižymo darbas, skenavimas – mažesnę. Pasiūlymą su kaina ir terminu pateikiame per 1–2 darbo dienas.
Kiek trunka brėžinių parengimas?
Skenavimas objekte – 1–3 dienos. Aukštų planus paprastai perduodame per 2–3 savaites, pilną komplektą su pjūviais ir fasadais – per 3–5 savaites, paveldo detalumo komplektą – pagal objektą. Terminą įrašome į pasiūlymą.
Kokiu masteliu ir formatu gausiu brėžinius?
Įprastai M 1:50 arba 1:100, paveldui – iki 1:20. Perduodame DWG (AutoCAD 2018 ar kitos jūsų versijos) ir PDF, plotų lenteles – XLSX. Sluoksnius ir linijų tipus suderiname pagal jūsų CAD standartą.
Kokio tikslumo yra brėžiniai?
Skiriame du dalykus. Skenavimo tikslumas – kaip tiksliai taškų debesis atitinka pastatą – nurodomas skenavimo ataskaitoje. Brėžinio tolerancija – didžiausias leistinas atstumas nuo nubrėžtos linijos iki taškų debesies: Standard ±30 mm visuose lygiuose arba High ±15 mm LOD 300 ir 400 brėžiniams, ne mažiau kaip 95 % patikrų. Tolerancija taikoma aiškiai matomiems kontūrams; už baldų, augalų ar tinke paslėptos dalys braižomos brūkšniu ir pažymimos. Brėžinys niekada nėra tikslesnis už skenavimą, todėl abejotiną vietą galima pasitikrinti perduotame taškų debesyje.
Ar brėžiniai tinka kadastriniams matavimams?
Kadastrinių matavimų bylų nerengiame – tai licencijuotų matininkų darbas. Mūsų brėžiniai ir plotų lentelės tinka projektavimui, inventorizacijai, nuomai ir sąmatoms, o matininkui gali būti pradiniai duomenys.
Ar galite braižyti pagal mūsų CAD standartą?
Taip. Atsiųskite sluoksnių sąrašą, šabloną (DWT) ar pavyzdinį brėžinį – braižysime pagal jį. Jei standarto neturite, naudojame savo su sluoksnių aprašu.
Ar galite perduoti tik taškų debesį, kad braižytume patys?
Taip. Tada užsakote tik skenavimą – žr. pastatų skenavimo puslapį – ir gaunate E57, LAS ar RCP failus. Projektavimo įmones apmokome dirbti UNDET programa, kuri taškų debesies pjūvius įkelia tiesiai į AutoCAD ar Revit.
Ką reikia pateikti prieš darbus?
Adresą, apytikslį plotą ir aukštų skaičių, turimus senus brėžinius (padeda planuoti), tikslą ir CAD standartą, jei turite. Objekte – patekimą į visas patalpas, kurias reikia braižyti.
Ar dirbate visoje Lietuvoje?
Taip, skenuojame ir brėžinius rengiame visoje Lietuvoje, pagal susitarimą – ir užsienyje. Įmonė įsikūrusi Vilniuje.
